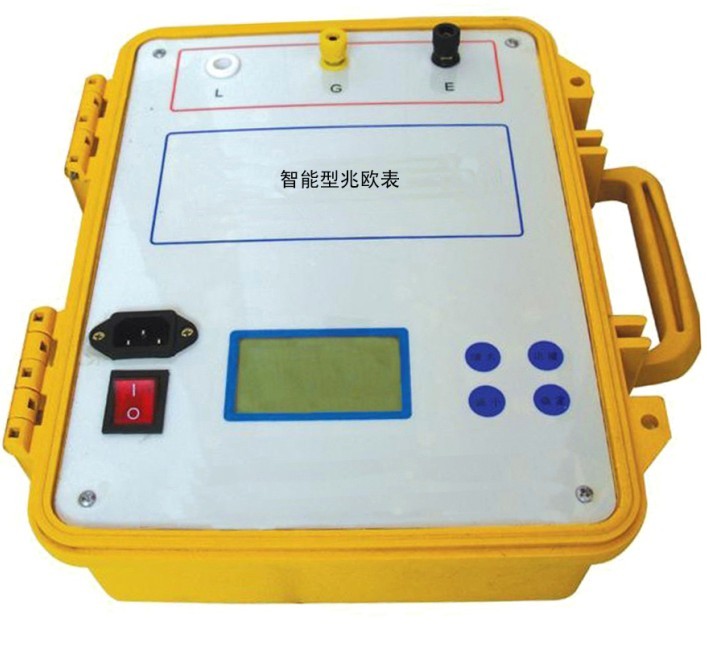

KZC30数字高压绝缘电阻测试仪

扬州市菲柯特电气有限公司自主研发生产KZC30数字高压绝缘电阻测试仪产品,欢迎您来电咨询该产品的详细信息!KZC30数字高压绝缘电阻测试仪的种类有很多,不同的应用也会有细微的差别,本公司为您提供全方位的解决方案。

产品别称:数字兆欧表、数字式兆欧表、数显兆欧表、绝缘表、绝缘电阻测试仪、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、数字摇表、数显摇表、数字兆欧计、数字式兆欧计、高压数字绝缘电阻测试仪、数字高压绝缘电阻测试仪、数字高压兆欧表、数字式高压兆欧表、高压数字式兆欧表、数字绝缘表、数显绝缘表、电子式绝缘电阻测试仪、数字式绝缘电阻测试仪、数显式绝缘电阻测试仪、数显绝缘电阻测试仪、绝缘电阻仪、数字式电动兆欧表、数字式高压兆欧表、大功率高压兆欧表、可调高压数字兆欧表

5KV数字高压绝缘电阻测试仪

前言:

5KV数字高压绝缘电阻测试仪采用80C196单片机作为控制核心,液晶显示,人机界面良好,具有实时时钟控制,能自动测量绝缘电阻、吸收比、极化指擞。仪器具有很大短路电流,能满足大型设备的要求。

 一、功能及特点

1.负载特性好。本仪器内部有一个稳定的直流500V/1000V/2500V/5000V高压发生器。

2.测量时不须调零。使用简单、方便。

3.计时准确。仪器在产生高压并进行测量的同时开始计时,所以读取的15S和60S、10m绝缘电阻值准确。

4.容量大(短路电流大)。使吸收电流和充电电流迅速减少,测得可靠的绝缘电阻值

5.抗干扰能力强。由于仪器采用单片机为核心,消除了磁耦合引起的误差;再有仪器内部采取滤波电路,消除了带电设备和被测设备之间的电容耦合。因而测量比较准确。

6.完美的安全措施。测量结束后自动停止高压输出,并长时间昨鸣提起注意。

二、技术条件及指标

1.电源及电压:AC220V±10%

2.输出电压: DC500V/1000V/2500V/5000V±10%

3.短路电流:>2mA

4.量    程200KΩ-100000MΩ

5.环境温度: -10℃——+40℃

6.环境湿度: ≤75%RH

7.测量精度:  200KΩ-3000MΩ  (500V) 5%

600KΩ-5000MΩ  (1000V) 5%

2MΩ-50000ΩM  (2500V) 5%

11MΩ-100000MΩ (5000V) 5%

8.电压电波:测试电压纹波含量不大于3%

9.负载能力:



10.测量方式: 实时测量,从15秒开始每15秒进行一次测量显示;自动计算吸收比、极化指数。

 11.显示方式: 6 1/2位液晶显示被测电阻值、吸收比、极化指数。自动显示年、月、日、时、分、秒。

 12.绝    缘: 仪表本体与交流电源初级引线之间的绝缘电阻值》=20万MΩ

 13.外形尺寸:  283×247×128,工程塑料壳体。

 14.重    量:  2公斤

三.操作方法

 1准备工作:

 (1)充分放电

 测试前必须对被测物进行彻底放电,当被测物有干扰电压时必须把“E”端接地,然后接线。

 (2)接线方式:

测试线有长短两根,接线时长测度线的红插头一端接插在“L“端,黑插头汪端接插在“G”端;短测试线一端接在”E“端。两条测试线的另一端分别接被测设备的相应端。

(3)开启仪器:

接好电源线,打开开关,屏幕显示主菜单:

WELCOME  TO  USE

ZOB  SERISE

VER  2.0  0.5KV

Z-ELEC  CO., LTD

2参数测试:

A.电压选择

在主菜单下按“+”键可循环选择所需电压。

B.绝缘电阻的测试

按下“测量”键进行测试,以按下测量健的时刻为基准“0“,等待大约5秒钟,即可完成0秒时刻绝缘电阻的测试,此时屏幕显示为:

XX/XX/XX   XX; XX;XX

(年  月  日      时  分  秒)

R00S=XXXXX.XX.MΩ

     等待进入吸收比测试状态。

    若不进行吸收比的测试,按复位键退出。由于线路板内装有抗干扰的大电容,它的充电引起绝缘电阻的采样误差,使0秒绝缘电阻值偏大。故一般取15秒电阻值。

 C.吸收比的测试

    继续B的测量,以B 的测量时刻开始计时,到15秒时,自动测量15秒时的阻值R15S,并锁定显示在第二行。然后每15秒种进行一次测量,并依次显示在第二行。然后每15秒钟进行一次测量,并依次显示在第三行。

   当60秒时,自动测量60秒时的电阻值R60S,并锁定显示在第三行,同时做吸收比的计算,显示在第一行的左半部。此时屏幕显示变为:

K=X.XX   XX;  XX;  XX

R15S=XXXXX.XXMΩ

R60S=XXXXX.XXMΩ

   继续等待,进入极化指数测试状态。

   若退出,请按复位键,可进行重新测试。

 D.极化指数的测量

    继B、C之后,进行极化指数的测量,从2分钟开始,每1分钟进行一次测量,依此在第四行显示阻值R02m、R03m------

    当测量到10分钟时,在第四行锁定显示绝缘电阻值R10m,同时自动计算出极化指数PI,并显示在第珩的右边。此时屏幕显示为:

K=X.XX  PI=X.XX

R15S=XXXX.XXMΩ

R60S=XXXX.XXMΩ

R10S=XXXX.XXMΩ

   这时,一次测量过程全部结束,仪器内部高压自动取消,内部的蜂鸣器长鸣,提示测量全过程结束。

 3.时间修改:

    本仪器具有实时时钟显示,即使关机,也不影响计时。当需要修改时间时,必须是在刚开机或按下复位键屏幕显示主菜单的状态下进行。

     按住“”键,此时在屏幕的第一行显示:

XX/XX/XX     XX:XX:XX

(年   月   日           时    分    秒)

     第三行显示:

MODIFY  TIME

    (按←、+、-键进行时间修改)“→”用于选择某一段时间段,按“→”键,光标右移,“+”和“-”用于加减数值,修改完毕,按下“←”键,即保存修改值并进行一旦时间修改完成,在此次测量过程中,按→、+、-都不影响时间显示,只是在开机或复位后按“→”,才能进入时间修改。

四、注意事项

1.本仪器属于高压测试设备,人体不能直接接触“L”端,以免电击。

2.本仪器属于精密仪器,应轻拿轻放,应存放在洁净干燥的环境中。

 当被测物体小于最低极限值或短路时,仪表显示RX〈XXXKΩ;当被测物大于最高极限值或开路时,仪表显示RX〉XXXXXMΩ。(X的大小与电压等级有关)

 五、售后服务

    本公司对所售产品保修一年,若因误操作造成损坏酌情收取一定的维修费。终生维修。
