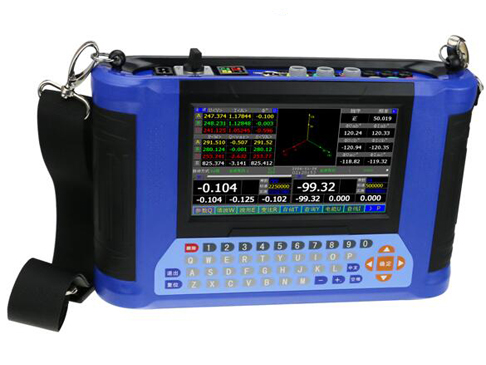

三相电能表现场校验仪产品用途

电    压

保证误差范围

25-600V

启动测量值

0.5V

额定值

440V

误差等级

±0.05%

电   流

端子

额定Ie

5A

范  围

0.025A-12A

钳表

额定Ie

5A、100A、500A、1000A

范  围

0.5%Ie—2.4Ie

启动电流

0.02%Ie

输入频率范围

45-65Hz

频率测量误差

±0.01Hz

相位测量范围

-180°- 180°

更大相位误差

±0.1°

谐波百分比、谐波电工参数、谐波电能测量次数

2-51次

脉冲常数

（注：Ie--额定电流）

低频输出

(三档)

5A

3600P、36000P、360000P/kWh(kvarh、kVAh)

其它

3600P、36000P、360000P *(5/Ie)P/kWh

(kvarh、kVAh)

内部高频

5A

1.8x109 P/kWh

其它电流档位

1.8x109   *(5/Ie)P/kWh

更高脉冲输入频率

50kHz

5A端子

全波基波 kWh、P、U、I

±0.05%

全波基波 Kvarh、Q、VA、VAh

±0.2%

谐波     U、I、P、Q、S

±0.2%H （H=1+0.01k  K=2-51）

5A钳表

全波基波 kWh、P、U、I

±0.2%

全波基波 Kvarh、Q、VA、VAh

±0.2%

谐波     U、I、P、Q、S

±0.5% H （H=1+0.01k  K=2-51）

自检电流循环输出电流

0.05A,0.1A,0.25A,0.5A,1A,2.5A,5A

自检误差（线性和角差）

±0.1%

大电流钳

全波基波 kWh、P、U、I

±0.5%

全波基波 Kvarh、Q、VA、VAh

±0.5%

谐波     U、I、P、Q、S

±1.0% H （H=1+0.01k  K=2-51）

其    它

变比测量

±0.5%

电压影响

< ±0.01%

频率影响

< ±0.01%

温度影响

< ±0.005%/℃

24小时变差

< ±0.01%

谐波影响

< ±0.01%

可充电电池

11.1V 3000mAh

耐压（电压电流测量及电源与低压端子之间）

4.0 kV

电快速瞬变脉冲群

4.0 kV

浪    涌

4.0kV（共模），2.0kV（差模）

开机稳定时间

<3分钟

环境温度

-25℃-+45℃

相对湿度

40%-95%

工作电源

AC 55V - 600V

功    耗

<  9W

外形尺寸

275mm * 196mm * 78mm

重    量

<  1.5 kg
