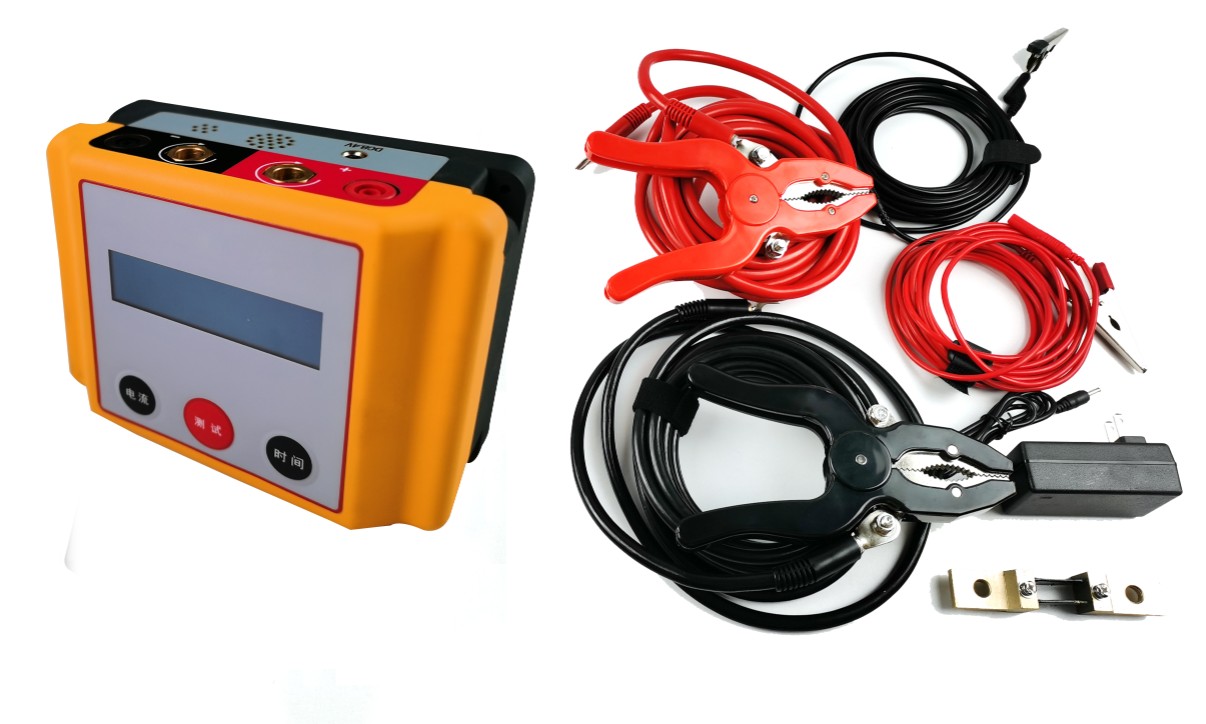

GCHL-5020T手持式回路电阻测试仪

回路电阻测试仪功能特点
1)手持便携式设计,体积小、重量轻、无需额外供电,适合户外移动作业。
2)整机由高速芯片控制,自动化程度高,操作简单。
3)内置锂电池供电,支持快充模式。
4)具备自动测量功能,自动检测接线状态。
5)输出电流大可达200A,测量次数多,测试速度快,测量精度高。
6)OLED液晶屏,无视觉死区,显示更清晰。
7)保护功能齐全,具有过流、短路、过热及电池过放保护功能。
8)自带掉电存储功能,可存储100组历史测试数据,可随时查阅。
9)语音播报功能(可选),测试完毕后自动播报测量结果。
10)配备蓝牙接口(可选),支持BLE4.0协议蓝牙传输,适配微信小程序等。

GCHL-5020T回路电阻测试仪测试注意事项
1)使用本仪器前请认真阅读本手册;
2)仪器的操作者应具备一般电气设备或仪器的使用常识;
3)本仪器户内外均可使用,但应避开雨淋、腐蚀气体等场所使用;
4)仪器应避免剧烈振动,摔打;
5)对仪器的维修、护理和调整应由专业人员进行;
6)测试完毕后请等待机器声光提示停止后再关闭电源,拆除测试线;
7)测试过程中,禁止移动测试夹;
8)仪器主机内携带大容量电池,请勿拆机,由此可能带来爆炸风险;

9)请使用电工专用绝缘手套进行接线操作,防止感应电危及人身安全。

回路电阻测试仪技术参数

主要性能指标

测试电流

100A/200A可调

量程

10mΩ(100A);5mΩ(200A)

最小分辨率

0.1μΩ

测量时间

1s/5s/10s/30s/60s可选(依档位决定)

测量精度

±(示值×0.5%+0.2μΩ)

测量次数

≥400次(100A/1mΩ/1s模式,满电量)

数据存储

自动存储数据,最多可存储100组历史数据,支持查阅

系统保护

过流及短路保护:330A门限,5ms快速切断

过热保护:电池过热及功率器件保护,门限:70°

电池过放保护:电池低于三格电量将禁止100A以上输出测试,电池低于一格电量将进入电池保护模式,禁止所有测试,测试过程中电池过放将自动停机,以延长电池寿命

电池过流保护:软件内置电池过流保护曲线,当负载过大或者测试时间过长将自动限制输出电流至合适值,以延长电池寿命

人机交互

支持一键开关机、测量;OLED显示;语音播报

高级应用

BLE4.0蓝牙小程序(选配),BLE4.0蓝牙打印机(选配)

供电、重量及外形尺寸

供电方式

内置锂电池供电,支持快充模式

主机外壳

绝缘ABS材质耐氧化

主机重量

不大于1.2kg

主机尺寸

155mm(长)×110mm(宽)×70mm(高)
