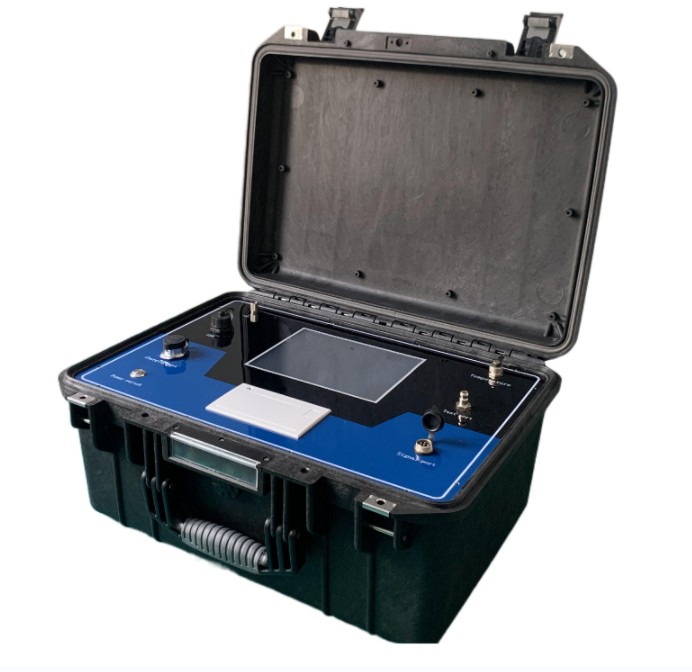

SF6密度继电器校验仪(内置式再生气源)
一、产品介绍
本仪器是根据“国家电网公司变电检测通用管理规定 第39分册 SF6密度表(继电器)校验细则”、以及“JJG 1073-2011 压力式六氟化硫气体密度控制器检定规程”、用于SF6密度继电器各类参数特性的校验。
SF6密度继电器校验仪采用嵌入式计算机技术,选用高性能进口传感器,保证了测试结果的准确、稳定。可同时采样被测继电器动作时的气体压力和温度,从而完成了压力、温度的动态补偿,并自动换算成20℃时的标准压力值。配备独特的气路结构,其内置再生气源,校验时无需再外接气瓶等气源设备。触摸屏操作以及友好的人机交互触控界面,是SF6密度继电器校验的理想设备。
二、产品特点
● 核心元器件采用进口元件,性能可靠
● 8寸超大彩色触摸屏,操作简单直观
● 一次设置,过程自动测试,试验结果智能判断
● 采用双密封设计,无交叉影响
● 具有在线压力校准功能
● 配置电接点阻抗、设定值误差、切换差校验功能,示值误差校验功能,额定压力示值误差校验功能,回程误差校验功能
● 可离线校验或现场在线校验
● 可同时测试2组报警信号、2组闭锁信号、1组超压信号
● 超大容量锂电池供电
● 大容量存储器,校验数据可永久存储
● U盘数据下载
● 内置微型打印机,可直接打印数据
● 校验过程中无需外接气源
三、技术指标
压力 |
测量范围:0~1.0Mpa 测量精度:0.15级(精度可定制) 分辨率:0.0001Mpa |
温度 |
测量范围:-50℃~100℃ 测量精度:±0.2℃ 分辨率:0.1℃ |
工作电源 |
锂电池供电,100~240AC、50/60HZ交流两用 |
工作环境 |
温度:-20℃~+50℃ 湿度:5~95%RH |
尺寸 |
470*360*240mm |
重量 |
7.5Kg |
