扬州市菲柯特电气有限公司为您精选的KJTC-IV断路器机械特性测试仪产品,欢迎您来电咨询该产品的详细信息!KJTC-IV断路器机械特性测试仪的种类有很多,不同的应用也会有细微的差别,本公司为您提供全方位的解决方案。
产品别称:高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪

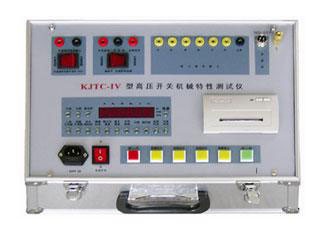

KJTC-IV型高压开关机械特性测试仪是一种全新设计的检测高压断路器机械动特性的专用仪器。该仪器采用高科技技术,集计算机、打印机、测量接口电路、操作电源等于一体,是高压断路器检测的新专用仪器。
高压开关机械特性测试仪上配置了两种适用于不同距离、精度测试的位移传感器,由仪器自动识别系统对选用的传感器进行识别,完成对少油、多油、六氟化硫、真空高压断路器的测距、测速。在仪器的设计上,只需一次合(分)动作,即能将六个断口的全部数据采样记录下来,用单键操作显示测量结果,并能打印记录测量数据,打印六个断口的电流波形图及一个断口的动触头时间特性曲线图。仪器在设计上严格依照国标"GB 1984"和"GB 3309"中的定义进行数据的处理。
高压开关机械特性测试仪技术指标
仪器外接操作电源电压: 交直流48V~280V
输出操作机构电压: 交直流48V~280V
同时可测量的断口数: 1~6个
主机至测量精度与误差传感器距离: 机械型传感器10米;真空型传感器5米
工作电源: 交流220V;50Hz0±10%
工作环温: -0℃~+40℃
功 率: <55W
重 量: 主机5kg
高压开关机械特性测试仪主要性能及特点
⑴ 仪器采用了高稳定器件。浮空的,大面积的,数字滤波等抗干扰技术。
⑵ 仪器配置了两种位移传感器,适用于对不同距离、速度、精度要求的高压断路器进行检测,在不同的传感器插入后,仪器将自动识别。仪器对高压断路器合(分)闸操作、重合闸操作能自动识别,对操作后的各种数据全部自动采集。测量计算过程由CPU自动完成。
⑶ 仪器对高压断路器在测量中的接线错误及操作中的错误指令和不成功操作,具有自动识别能力及较强的自我保护功能。
⑷ 仪器对合(分)闸先后顺序及各断口的实际合(分)闸时间均予以显示,对检修、调试高压断路器的三相不同期、同相不同期提供了依据,对有关时间量的数据,以0.1毫秒的数据自动不予显示输出。
⑸ 开关机械特性测试仪对动触头的行程、超行程的测量,只要在高压断路器任意一相的断口上安装传感器,即能同时将三相各断口的行程、超行程数据测量计算出来,仪器对速度的测量精度为1%秒米。
⑹ 电源箱提供了0~250V直流操作电源对高压断路器直接进行操作。适用于电磁、液压、弹簧储能等直流控制的操作机构。
⑺仪器体积小、重量轻、操作简单、便于携带,特别适用于野外流动检测及变电站现场检修测试,是高压断路器生产、检验、检修、调试所必备的工具。
高压开关机械特性测试仪故障分析与检查
1、在高压断路器操作后,仪器数码窗显示测试提示符"C",约5~8秒后,显示失败提示符"S"。此情况为仪器先作了分闸操作,使仪器程序进入了保护状态。此时,按一下清除键后,再进行合闸操作,故障即能排除。
2、高压断路器先作了合闸操作后,出现失败提示符"S",出现该现象的原因有以下几种情况:
⑴ 检查断口测量线及合(分)闸信号测试线的是否正确无误。
⑵ 按压操作键1的同时,测量合(分)闸信号接线插内,有无仪器输出的直流电压;拆掉仪器断口信号接线插内的所有连线,测量每组接线插内,有无约15V的直流电压,黄接线插为正极。
⑶ 在测量负电源为共用地的高压断路器时,合(分)闸信号接线插是否同时并接了高压断路器的合(分)闸线圈。由于高压断路器的合(分)闸线圈以负极作为了共用地,同时接线后造成了仪器内的合(分)闸信号线插短路。解决的方法是:在作合闸操作时,不连接分闸信号线;作分闸操作时,不连接合闸信号线。此方法可避免上述情况,并可检测出准确的测量数据。
3、仪器测量显示出的超行程小于实际超行程数值。
仪器本身是以采样电信号做为采样基准,与原来用尺子测量超行程数值的方法不一样,只有在触头电接触起来,才开始记录超行程。如:在有些少油高压断路器的定触头上有约10mm厚的绝缘保护环,仪器所测量反映出的超行程不计绝缘环的厚度,故会产生约10mm的测量差距。
4、高压断路器操作后,有合(分)闸先后顺序,但有几个断口或全部断口均无不同期时间。
该情况属于正常情况,是因为高压开关机械特性测试仪所设计的不同期时间的基准为0.1毫秒,对小于0.1毫秒的测试数据仪器自动不予显示。
5、高压断路器操作后,一个断口或几个断口都不显示弹跳时间。
该原因和第4条相同,是因为各断口的弹跳时间小于0.1毫秒,而致使仪器不予自动显示。
6、测量出的行程、速度与正常值相差很大。
⑴ 该情况出现在安装了位移传感器的断口上,多为传感器滑标与动触头连接杆上的绝缘套管有破裂现象,在高压断路器动作中,产生电连接,造成数据的采样错误,此时,在显示的该断口时间及在打印出的电流波形图中均能反映出来。
⑵ 高压断路器动作后,滑标上的尼龙件是否进入了传感器的导向孔,从而造成仪器采样错误的数据。重新调整位移传感器的安装高度。
⑶ 传感器安装是否正确,自制的传感器支架是否符合要求。在测量中是否没有将安装传感器的断口线连接在仪器的A接线插中。检查仪器断口线接线插口中是否有14.5V的工作电压。
⑷ 该情况出现在未安装位移传感器的断口上时,应检查高压断路器的不同期时间是否大于1毫秒。仪器安装位移传感器的断口是以传感器实测距离显示该断口的行程、超行程,未安装传感器的断口是采用同一机构各断口运行速度相等的原理,以A断口的速度与本断口的时间计算出行程、超行程数据,如果不同期时间过大或者被测断口不是在同一连动机构上,将会造成测量出的行程、速度与正常值相差较大。(注:在不是同一连动机构上的被测断口计算出的行程、超行程数据仅供参考。)
