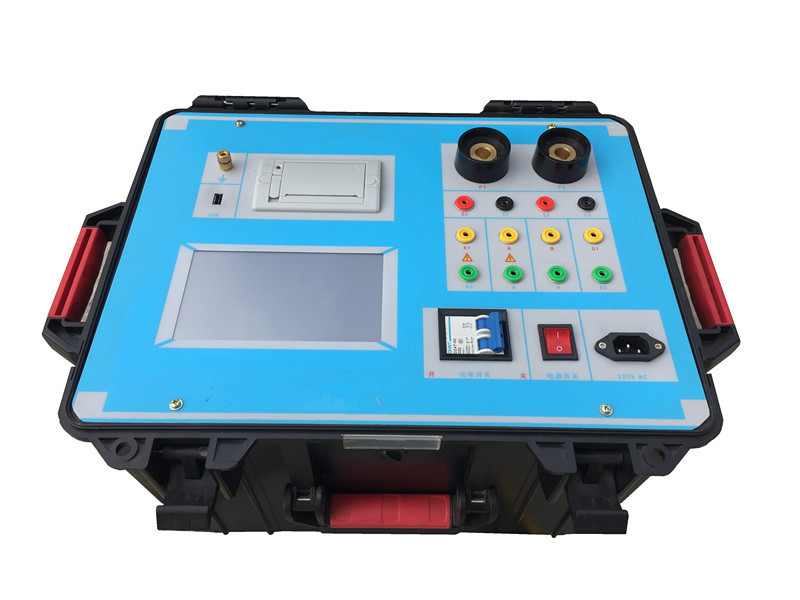

HGY-M互感器伏安特性测试仪(触摸屏)

HGY-M互感器伏安特性测试仪(触摸屏)仪器对试验数据自动采集、分析、存储和打印,也可通过U盘存储。另外显示器采用8寸彩色大屏,高分辨率全触摸操作,可实时显示试验曲线,即时观测试验情况,以便试验人员实时判断试品故障。试验报告除给出精细的试验曲线外,还列出根据优选数系排列的试验数据,并且注明试验时间和打印时间,因此可作为原始试验数据资料保存。该产品由于输出容量大,功能全,非常适用于各种规格的CT和PT作现场试验和校验。

菲柯特电气公司生产互感器特性测试仪、全功能互感器测试仪 (1路、3路、6路)电流法、 电压法、 电流电压法兼容、 液晶屏|触摸屏,单机输出功率大,交流电压输出最大可选配到3000V,最大电流可选配到2000A。可定制大屏幕彩色触摸LCD、全汉化图形界面
产品参数


项

参    数

工作电源

AC220V±10% 50Hz

设备输出

0~2500Vrms 5Arms(20A峰值

注:0~5A为真实值,大于5A~20A为计算值

大电流输出

0~600A

励磁精度

0.5%0.2%*读数+0.3%*量程)

二次绕组

电阻测量

范围

0.1~300Ω

精度

0.5%0.2%*读数+0.3%*量程)

二次实际

负荷测量

范围

5~500VA

精度

0.5%0.2%*读数+0.3%*量程)±0.1VA

相位测量

(角差)

精度

4min

分辨率

0.1min

比差

精度

0.05%

CT

变比测量

范围

≤25000A/5A(5000A/1A)

精度

≤0.5%

PT

变比测量

范围

≤500KV

精度

≤0.5%

工作环境

温度:10  40℃,湿度:90%,海拔高度:≤1000m

尺寸、重量

尺寸:410mm × 260mm × 340mm   重量:≤22Kg

产品特点
• 支持检测CT和PT
• 满足 GB1207、GB1208等规程要求.
• 无需外接其它辅助设备,单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 操作简便,带有智能提示,使用户更易上手操作。.
• 触摸屏幕显示,智能操作,图形化显示接口.
• 按规程自动给出CT/PT(励磁)拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料,掉电后不丢失.
• 支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告.
• 小巧轻便≤22Kg,非常利于现场测试.

CT(保护类、计量类)

PT

 伏安特性(励磁特性)曲线

 伏安特性(励磁特性)曲线

 自动给出拐点值

 自动给出拐点值

 自动给出5%10%的误差曲线

 变比测量

 变比测量

 极性判断

 比差测量

 比差测量

 相位(角差)测量

 相位(角差)测量

 极性判断

 交流耐压测试

 一次通流测试

 二次负荷测试

 交流耐压测试

 二次绕组测试

 二次负荷测试

 铁心退磁

二次绕组测试



 铁心退磁
