9、性价比高 属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有更高的性能价格比。

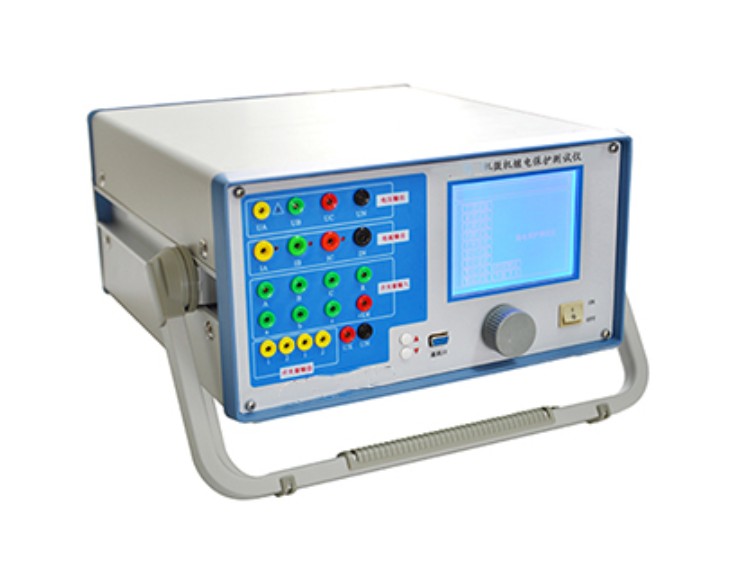

◆继电保护试验装置(4U+3I)技术参数
1、交流电流输出
•输出精度:0.5级
•相电流输出(有效值):0~40A
•三并电流输出(有效值):0~120A
•相电流长时间允许工作值(有效值):10A
•相电流更大输出功率:420VA
•三并电流更大输出时更大输出功率:900VA
•三并电流更大输出时允许工作时间:10s
•频率范围(基波):20~1000Hz
•谐波次数:1~20 次
2、直流电流输出
•输出精度:0.5级
•电流输出:0~±10A/每相,0~±30A/三并
•更大输出负载电压:20V
3、交流电压输出
•输出精度:0.5级
•相电压输出(有效值):0~120V
•线电压输出(有效值):0~240V
•相电压/线电压输出功率:80VA/100VA
•频率范围(基波):20~1000Hz
•谐波次数:1~20次
4、直流电压输出
•输出精度:0.5级
•相电压输出幅值:0~±160V
•线电压输出幅值:0~±320V
•相电压/线电压输出功率:70VA/140VA
5、开关量及时间测量
•开关量输入:7路
•空接点: 1~20mA,24V
•电位接点接入:“0”:0~+6V; “1”:+11 V~+250V
•开关量输出:7对
•DC:220V/0.2A;AC:220V/0.5A
•时间测量:测量范围0.1ms~9999s 测量精度0.1mS
6、继电保护试验装置体积重量
•外形尺寸:400×300×180mm3
•单机重量:22kg
•供电电源:AC 220V±10%,50/60Hz
•环境温度:-10℃~+50℃
