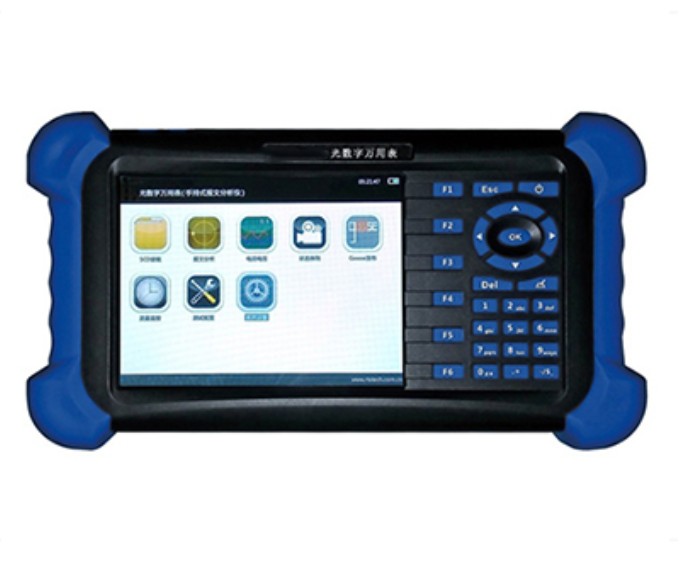

GCS-401光数字万用表

◆ 系列光数字万用表产品特点
•5.7寸电容式多点触摸屏，内置11000mAh大容量可充电锂电池，续航时间大于6小时；
•2对光纤以太网口、2对光纤串口、1个IRIG-B/PPS同步接口，支持单纤连接;
•支持USB存储设备接入，方便导入导出数据；
•支持IEC61850-9-1/2/LE、Goose、IEC60044-7/8 FT3、IEEE-1588、IRIG-B、PPS、SCL等标准；
•集多种功能于一体，轻松完成间隔层、过程层的保护测控装置、合并单元、智能终端、互感器测试；
•图表显示各种电气参数，用户不需要关心报文解析细节，直接查看结果；
•A9+FPGA双核工业计算机性能，运算速度快，报文发送离散度<0.1us，报文接收时标误差<25ns；
•小巧精致，携带方便，测试简单；

◆系列光数字万用表产品特功能
•SCD解析：支持SCL文件（SCD、ICD、CID）文件导入、解析、存储；
•报文探测：支持IEC61850-9-1/2/LE、Goose、IEC60044-7/8 FT3报文自动探测与解析，并自动与SCL文件进行匹配，标记不匹配项；
•SV/FT3报文监视：提供波形、幅值、相位、品质、频率、谐波含量、丢帧统计、离散度、异常报文告警等多种分析功能，支持报文重新采样；
•Goose报文监视：提供状态、变位记录、品质、丢帧、异常报文告警等多种分析功能，支持Goose发送机制检测；
•Goose发布测试：提供Goose报文直接发布测试（虚端子测试）；
•电流电压测试：提供6路电流、6路电压加量、8路开出、8路开入测试，可手动调节、自动递变，并分析测试结果；
•状态序列测试：提供多状态连续输出测试，支持短路模型计算，支持多种切换方式，支持IRIG-B码同步触发；
•光口流量测试：光口实时流量、峰值流量、平均流量测试；
•核相测试：支持多组SV报文通道核相测试；
•极性测试：支持直流法测试电子式互感器、变压器极性测试 ;

•光功率测试：测量光以太网发送及接收光信号功率；

GCS-401系列光数字万用表技术参数

光纤以太网口	2对×100Mbits/s，SC，多模，1310nm； IEC61850-9-1/2/LE，Goose，IEEE-1588；	发送离散度：<0.1μs 接收时标精度：<25ns 1588对时精度：<80ns
光纤串口	2对×（2~10Mbits/s），SC，多模，850nm； IEC60044-7/8，FT3；支持曼码或异步串口传输方式；	发送离散度：<0.1μs 接收时标精度：<25ns
同步接口	1个×IRIG-B/PPS光口，SC，多模，850nm	精度：<1μs
电以太网口	1个，RJ-45,100Mbits/s
USB接口	1个，USB存储设备
屏幕	5.7’，电容屏，多点触控
供电	4.2V，3.0A
电池	可充电锂电池，11000mAh	续航时间：>6小时
体积	250mm×140mm×44mm	重量：<1Kg
