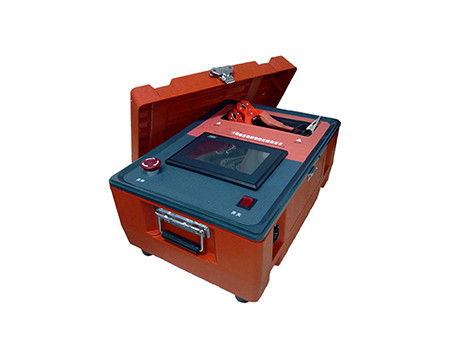

GCKC-09数字式高压电桥电缆故障测试仪

数字式高压电桥电缆故障测试仪是基于MURRAY电桥原理而设计的,采用开关电源构成高压恒流源,空载电压15000V,短路电流5mA,可用于敷设后各种电线电缆的击穿点及没有击穿的缺陷点的定位。
    将数字电桥和数字兆欧表合二为一,功能更强大,可自动计算系统的吸收比和极化指数,可手动设定测试时间,具有记忆功能可记录不同点时的绝缘情况。
    仪器采取全自动化测试,并在用户输入电缆全长后可以自动计算显示故障距离。利用彩色触摸液晶屏做为显示装置和操作装置,一键式操作,完全替代传统高压电桥的测量方式,使用简便、人机界面友好、图文并貌、安全可靠。
◆数字式高压电桥电缆故障测试仪产品特点
    1、操作更简单
    •一键式操作:按键少、易操作、克服人为误差;
    •自动化测试:智能程度高,自动完成定位,根据测试比例自动计算故障距离;
    •测试绝缘范围大:不受小电流影响,测试绝缘阻值可达150MΩ。
    2、技术更先进
    •功能强大:集成数字电桥和数字式兆欧表功能,自动计算吸收比和极化指数;
    无线隔离技术:无线通讯,操作安全可靠;
    •数字化定位技术:软件全程控制,自动定位完成,液晶直观显示;
    •测试急停技术:紧急情况直接按下急停键,仪器立即自动降压,确保安全;
    •自动调压技术:一键操作,自动调压,智能化测试。
    3、抗干扰性能高:可以避免测试电缆因受其它运行缆的干扰信号而无法测量的现象,让测试不再受影响。
    4、先进的操作显示装置
    •彩色触摸液晶显示:采用彩色触摸液晶屏显示,更直观、更人性化;

    •触摸式按键操作:触摸按键完全代替按钮,更先进、更方便。

数字式高压电桥电缆故障测试仪技术参数
    数字电桥:
    •测试电压 :0V至15000 V
    •电压等级 :1KV、2 KV、5KV、8KV、10KV、12KV、15KV、自定义
    •短路电流 :5 mA
    •测试分辨率:0.1%
    •测试范围 :< 20 km
    •工作电压 :AC 220V±10%  50Hz
    •测试方式 :触摸式一键测试操作
    •显示方式 :800×480(7寸)彩色触摸液晶屏
    •抗干扰能力:>100VAC
    •外形尺寸 :465 mm×330 mm×260 mm
    •重量     :≤11.2 kg
    数字兆欧表:
    •测试方式 :触摸式一键测试操作
    •电压等级 :500V、1000V、2500V、5000V、1000V、15000V
    •短路电流 :5 mA
    •分辨率 :0.1MΩ
