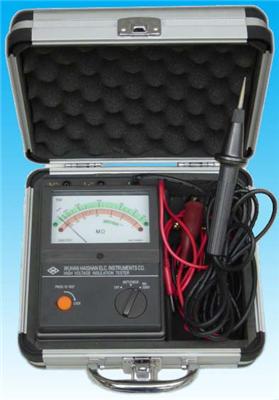

DMH系列指针式绝缘电阻测试仪

产品别称：数字兆欧表、指针兆欧表、绝缘表、数字高压兆欧表、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、电子式绝缘电阻测试仪 、大功率高压兆欧表

指针式高压绝缘电阻测试仪

1. 特性

1-1本仪表适用于高压电力设备、电缆、变压器，电力电容和高压开关等电器设备的绝缘测试。

 1-2本仪表采用电池供电，具有体积小、重量轻、便于携带等优点，仪表内部自动量程转换电路的运用大大提高了仪表的测量上限值。

 1-3 硬质的包装机壳作为必要的配件，仪表各探头的外壳都是塑料的紧密结构，具有很好的密封性和防水性。

 1-4 采取低功耗设计，最大消耗电流为80A（C型表为500mA），8节1.5V五号电池在最大负载时能连续工作7小时，或者最小负载时，工作12小时（不包括C型表）。

1-5 C型具有交、直流两用功能，短路电流在2mA以上，并且可以在充电的同时使用仪表，充电部分采取智能方式，提高了充电速度和充电效率。

 2．技术指标

 3．仪表结构图

 ①     测试探头                ②接地保护端            ③地端

    ④指示高低范围发光二极管    ⑤测试按钮              ⑥功能开关

    ⑦电池盖板                  ⑧充电指示              ⑨直流电源插孔

 4．使用说明

 特别注意：

     当测试旋扭按下工作时蜂鸣器发声，提示有高压出现在仪表的接线端和地端（LINE端和EARTH端），在测试时，确保电路接地，通常仪表的接地保护端（GUARD端）接大地。

 4-1  机械调零

     功能开关6照置OFF位，调表针批示在“∞”刻度上。用起子转动调零螺丝（安装在前面板的中央）。

 4-2 电池检查

     功能开关6置于BATT.CHECK位，按下测试按钮5，当指针批示电量足够使仪表正常，否则需更换电池或需充电（C型）。2520型略有不同，将功能开关6置于OFF位，按下测试按钮5并锁住，再按BATT.CHECK键，即可电池检查。

 注意：应避免此项长时间免检，因为此时将比绝缘测试时消耗更大的电流。

 4-3 绝缘阻抗测量

     通常仪表的功能开关6置于OFF位，在进行测量时将它置于MΩ或GΩ位从仪表的地端3和2分别引出两根测试线按被测物的地端和大地，再将仪表的探头1接被测物测试点并按测试钮5（顺时针方向旋转后可自锁）即可开始测量。

 注意：应确保测试电路中不含有易被高压所损害的元件。

 4-4 绝缘阻值读取

     本仪表为了拓宽量程，内部采用了量程自动转换电路，因此表盘为双色刻度显示，上档为绿色区，下档为橙色区，当仪表测量绝缘阻抗时，表盘上如红色发光二级管亮，则绝缘阻值按橙色区内的刻度值读取，如绿色发光二极管亮则按绿色区内的刻度值读取。

     根据电压等级，仪表分为以下几种型号：

     2501型（2500V）               单档

     2502型（5000V）               单档

     2550型（2500V、5000V）        双档

     2503型（5000V、10000V）       双档

     2520型（500V、1000V、2500V）三档

 单档（2501型、2502型）直接读取。

 双档 2550型2500V档、2503型5000V档按黑色字体读取。

      2550型5000V档、2503型10000V档按红色字体读取。

 三档 2520型5000V档按蓝色字体读取。

              1000V档按黑色字体读取。

              2500V档按红色字体读取。

 注意：该仪表为水平放置，倾斜将产生读数误差。

 5．电池更换

       松开机壳后面板螺丝，打开电池盒盖，换下全部电池。当仪表用于零上温度时，建议使用碱性电池，一般电池可能在零下温度失效。

 6.   电池充电（C）型

带有“C”的仪表是交直流两用型，并具充电功能。当电池的电压达不到测试要求地，可将随机的AC/CD电源连接220V交流电源另一端插仪表的直流电源插孔中，这时充电指示灯红灯亮（快速充电）电池充满后绿灯亮（涓流充电）如果电池未嵌入绿灯也亮，未装入电池时也可直接使用AC/CD变换电源进行测试，电池在充电状态下不影响测试。AC/CD变换器的输出电压为12V-17V，电流应在1A以上。
