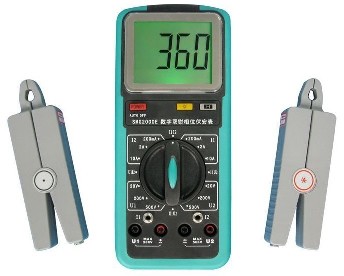

SMG2000E数字双钳相位伏安表

SMG2000E数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该数字双钳相位伏安表可以很方便地在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏,屏幕角度可自由转换约70°,以获得最佳视觉效果。

工作原理
     此数字双钳相位伏安表采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。

使用范围
     该表是电力部门、工厂和矿山、石油化工、冶金系统进行二次回路检查的理想仪表。尤其适用于继电保护、电能计量、电力建设和变送电工程。

 产品别称
      相位表、双钳相位表双钳相位伏安表、钳形相位表、钳形相位伏安表数字双钳相位表、数字式双钳相位表、低压伏安相位检测表、手持式数字双钳相位伏安表、双钳式数字相位表、双钳数字式相位表

产品特性


1、结构精巧,使用方便
 a.手持式结构;
 b.在10mA-10A电流范围内,3V-500V电压范围内测量相位时不用断开电路和更换量限;
 c.显示器采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得最佳视觉效果;
 d.开关功能及布局合理,转动开关即可读出被测电压、电流及其相位。

2、分辨率高
采用最新型专利电流钳,电流分辩率达0.1mA;电压分辩率0.1V。

3、低功耗
数字双钳相位伏安表微功耗设计,且具有电池电压检测功能。



产品参数

1 基本误差
  1.1 参比工作条件
   (a)环境温度:(23±5)℃
   (b)环境湿度:(45~75)% RH
   (c)被测信号波形:正弦波、β=0.02
   (d)被测信号频率:(50±0.2)Hz
   (e)被测载流导线在钳口中的位置:任意
   (f)测量相位时被测信号幅值范围: 100~220V、0.5A~1.5A
   (g)外参比频率电磁场干扰:应避免
  1.2 基本误差极限
  1.2.1 交流电压见表1

表1:交流电压测量误差

量  限

分 辨 率

基本误差极限

20V

0.01V

±(0.3%读数+0.2%量程)

200V

0.1V

±(0.3%读数+0.2%量程)

500V

1V

±(0.3%读数+0.2%量程)


      输入阻抗:各量限均为2MΩ
      相位测量时,电压端输入阻抗>500KΩ

  1.2.2 交流电流见表2

表2:交流电流测量误差

量  限

分 辨 率

基本误差极限

200mA
0.1mA

±(0.3%读数+0.2%量程)

2A

1mA

10A

10mA


1.2.3 相位
   U-U、U-I、I-I见表3

表3:工频相位测量误差

范  围

分辨率

基本误差极限

0~360°

±2°

2 工作误差
   2.1 额定工作条件
   (a)环境温度:(0~40)℃
   (b)环境湿度:(20~80)% RH
   (c)被测信号波形:正弦波、β=0.05
   (d)被测信号频率:(50±0.5)Hz
   (e)被测载流导线在钳口中的位置:任意
   (f)测量相位时被测信号幅值范围
           测 U1-U2相位时:30V~500V
           测 I1-I2 相位时:10mA~10.00A
           测 U1-I2 或 I1-U2 相位时:10V~500V、10mA~10.00A
    (g)外参比频率电磁场干扰:应避免
   2.2 额定工作误差极限
   2.1 所述额定工作条件下,各被测量的额定工作误差极限不超过相应基本误差极限的两倍。
3 安全特性
   3.1 耐压
      电压输入端与表壳之间、钳形电流互感器铁芯与钳柄及付边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受 500V/50Hz 的正弦波交流电压历时 1min 的试验。。
   3.2 绝缘电阻
         仪表线路与外壳之间、两电压输入端之间:≥10MΩ
4 其它技术特性
   4.1 显示位数:3 1/2
   4.2 采样速率:3次/秒
   4.3 电源:单个9V 迭层电池、电源电流小于5mA
   4.4 外形尺寸
         表壳尺寸: 186×86×33
         钳壳尺寸: 140×40×19
         钳口尺寸: Φ7×8
   4.5 重量
         表体: 280g
         测量钳:2×200g
         测量钳:2×200g
   4.6 储存条件
         温度:-10℃~50℃
