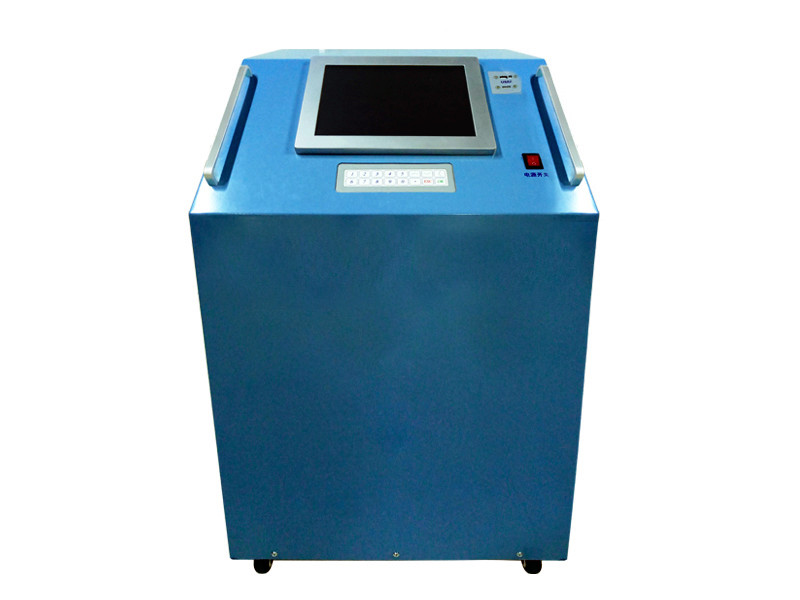

绝缘油介电强度测试仪校验装置
◆绝缘油介电强度测试仪校验装置的硬件和软件特性包括：
1 采用主动击穿方式，在指定点构造击穿条件，检测被试品的击穿电压读数误差
2 实时显示被试品的输出电压波形，记录被试品击穿瞬间的电压波形图，可以方便的分析被试品的切断时间
3 2路高压信号采样，同时检测绝缘油介电强度测试仪的两个高压臂高压信号
4 仪器能够自动生成格式规范的WORD试验报告
5 各种试验的试验环境设置和仪器设置自动保存
6 自动计算各种试验的试验参数
7 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作
◆绝缘油介电强度测试仪使用安全规程：
1) 对被试验的绝缘油介电强度测试仪进行检测前，首先在未连接校验装置和任何负载的情况下对其进行空升至很大电压试验，确定空升至很大输出电压过程中无放电现象发生以后，再连接校验装置。以避免因绝缘油介电强度测试仪对机壳剧烈放电造成校验装置的损坏
2) 分压器的很大输入电压为50KV，因此被检测的绝缘油介电强度测试仪电压范围是-50KV~50KV
3）高压分合终端的很大允许输入电压为80kv，因此在测量电压高于100kv的绝缘油测试仪的输出电压时，请断开击穿控制箱的高压输入，否则会造成高压分合终端内部绝缘击穿放电。
4）高压分合终端的三对电极均需要使用绝缘罩子盖住，以避免电极之间放电，或电极对分合终端的机壳放电
5）从绝缘油介电强度测试仪引出高压时必须使用环氧树脂制成的绝缘罩，以避免在引出高压线至分压器的回路上发生放电
6）在测量额定频率为60Hz的高压信号时，请将仪器的校准系数调整至60Hz状态，在测量额定频率为50Hz的高压信号时，请将仪器的校准系数调整至50Hz状态，50Hz和60Hz的测量系数差别约为0.1%。
绝缘油介电强度测试仪校验装置技术参数
1 10KV～100KV测量误差小于0.2%RDG+0.04kv
2 升压速率测量误差小于0.5%
3 时间读数分辨率39us
4 供电电源AC220V±10% 50Hz
5 最高测量电压：100kv（-50kv～50kv，未连接击穿控制箱）
6 最高击穿电压：80kv
7 分压器电容值10pf，最高测量电压50kv（50Hz/60Hz）
8 击穿控制箱允许最大输入电压80kv
9支持应用软件系统的计算机必须符合以下要求：
1> CPU主频>1.5GHz
2> 系统的内存>1GB
3> 计算机的操作系统为Windows XP/ Windows 7
4> 计算机的硬盘>40G
5> 具有USB2.0接口
10 使用温度范围：0~50摄氏度，湿度<80%
