扬州市菲柯特电气有限公司自主研发生产的放电保护球隙产品，欢迎您来电咨询该产品的详细信息！放电保护球隙的种类有很多，不同的应用也会有细微的差别，本公司为您提供全方位的解决方案。放电球隙 放电球隙测压器，是一对直径相同的球型电极，当其与试验变压器、控制台、调压器、水电阻等组成成套测试设备后，可在工频高压试验时用于高压测量及保护被试物品之用。

产品别称：放电球隙测压器、保护球隙测压器、球隙测定器

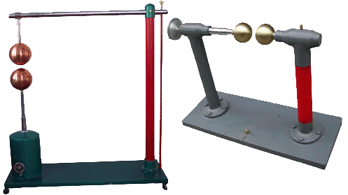

QX系列-50-250型放电球隙测压器

放电球隙测压器，是一对直径相同的球型电极，当其与高压试验变压器、控制台、调压器、水电阻等组成成套测试设备后，可在工频高压试验时用于高压测量及保护被试物品之用。



一、结构：

 QX-50-250型放电球隙测压器(水平式)其结构由活动动底座、绝缘支管、铜球、调节轴(标尺)、微调轮、水电阻等主要部件组成。

 二、球隙器的应用：

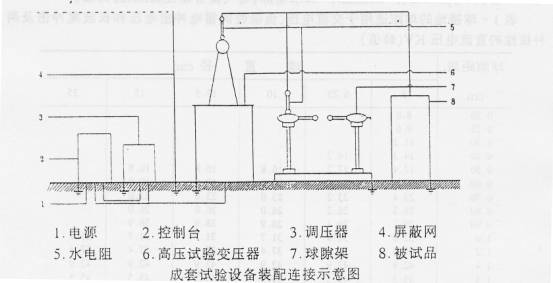

在作试验时将球隙器和试品并联，球隙器本身串有每伏1欧的保护电阻，先将球隙调整在60%试验电压(球隙的放电距离可以从下面球间隙放电电压表，表1、表2中查得)，此时试品应同时接上。测定当球隙放电时试验变压器和低压侧电压表读数(取3~4次平均值)然后按同样方式测定70%和80%试验电压时电压表读数，以此三点线值作一曲线(大多为一直线)，再延长此曲线(大多按正比例推算)至所需的试验电压高10~15%位置上，作为耐压验过程可能发生过电压的放电保护。

使用球隙时，应以试验时的气温和气压下修正系数来修正，可按下列公式计算：

V’₂=SV₂

S=0.3869/(273-t)

其中：S—相对空气密度

      P—气压(毫米汞柱)

      t—气温(℃)

      V₂—试验状态下的电压

      V’₂—标准状态下的电压(P=78毫米汞柱、t=20℃)

           也即为放电曲线中所求得电压

 三、注意事项：

高电压绝缘试验的安全规则，必须按照国家1995-10-01实施GB311.6-83《高电压试验技术》第二部分“试验程序”和水电部《电气设备预性验规程》为准。
