• 高压放电部分三种可供用户选择,内置电容一体化高频高压电源高压冲击部分,适用范围广,真正综合轻便化

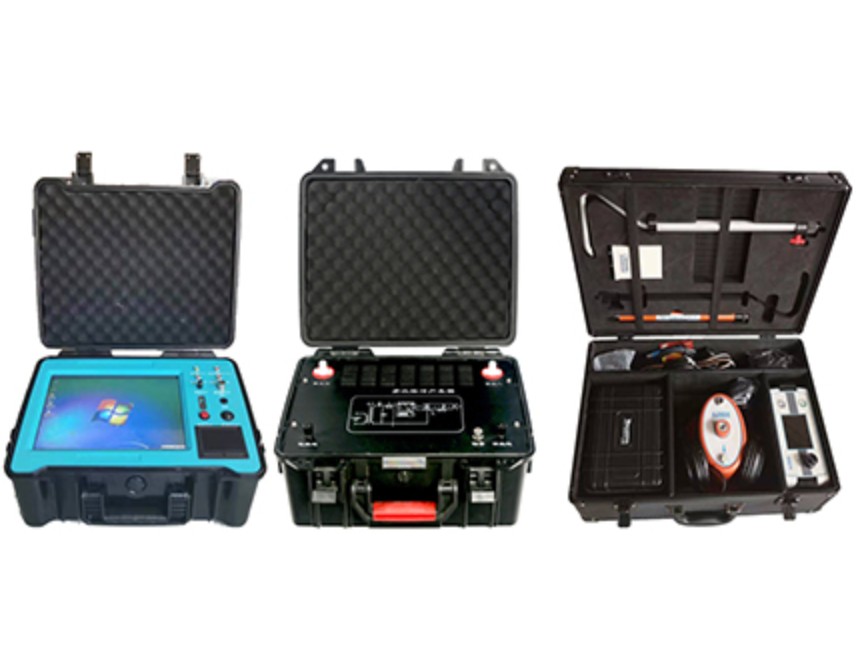

全智能多次脉冲电缆故障测试仪(快测组合)技术参数
1、可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障,包括:开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、可测试铁路通信控制电缆,路灯电缆,机场信号电缆的各类故障。
3、可测量长度已知的任何电缆中电波传播的速度。
4、可测试电力电缆埋设路径及埋设深度。
•显示方式:12.1英寸工业级液晶屏(XP操作平台)
•测试距离:不小于60km
•操作方式:双操作,触摸笔兼触控鼠标操作
•测试方法:低压脉冲法、冲闪电流法、直闪电流法
•存储空间:固定8G
•更短测试距离(盲区):0-5米或无盲区
•分辨率:V/fm;V为传波速度m/μs;软件游标0.10米
•精确定点误差:±0.2m
•测试误差:系统误差小于±1%
•仪器采样频率:12.5MHz、25MHz、50MHz、100MHz、200MHz(自适应脉宽)
•待机时间:可连续使用6小时左右
•主机重量:7kg
•外形尺寸:180mm×300mm×400mm
•环境温度:-20℃~﹢40℃,相对湿度:80%
•电源与功耗:AC220V±10% 不大于15W; DC12V(7AH) 不大于20W
5、路径仪技术指标:
•信号频率:15KHz正弦波 输出功率:Pomax≥100W
•输出阻抗:Zo=Zc(电缆特性阻率) 震荡方式:断续
•环境温度:-20℃~+40℃ 相对湿度:RH≤85%(25℃)
•主机重量:9.8kg 外形尺寸:180mm×300mm×400mm
6、声磁数显同步定点仪技术指标:
•数显距离:更大500米,更小0.1米
•粗测误差:小于10%,定点误差为零
•电磁通道接收机灵敏度:<5μV
•电磁通道增益:>110dB (30万倍)
•声音通道音频放大器增益:<120dB (信噪比4:1时100万倍)
•50Hz工频抑制度:>40dB (100倍)
7、YD型电缆测试高压试验变压器:
•额定容量:3kVA 单台额定输出电压:(AC)50KV (DC)70KV
•输出电流:60mA 输入电压:200V
•输入电流:15A 变压比:500/1
•变压比误差:<±1% 阻抗电压:<10%
8、服务方式及技术:
a、3G无线远程同步测控服务(选配);
b、手机安卓版测试软件服务(选配);
c、波形邮件传输实时分析服务
