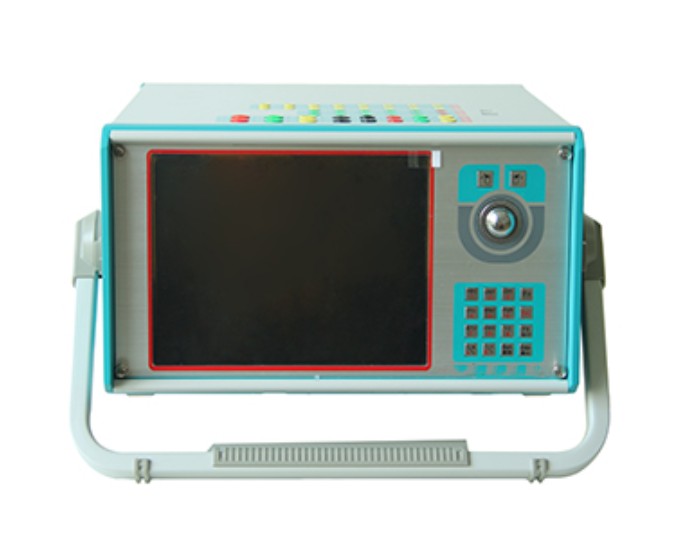

JB-1200B六相微机继电保护测试仪

六相继电保护测试仪产品用途

1.输出多达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式。
2.高性能的嵌入式工业控制计算机和10.4〞大屏幕高分辨力彩色TFT液晶显示屏,可以提供丰富直观的信息,包括设备当前的工作状态、下一步工作提示及各种帮助信息等;
3.输出端采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。
4.输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。
5.可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。
6.设有一路独立110V 及 220V专用直流电源输出,方便现场检验使用。
7.新一代GCJB-1200B测试仪设有10路开入和8路开出,方便做备自投试验。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。
8.提供各种自动测试软件模块和GPS同步触发试验(选配)等。
9.可以完成各种复杂的校验工作,能方便地测试及扫描各种保护定值,进行故障回放。可以实时存储测试数据,显示矢量图,打印报表等;

10.散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。

六相继电保护测试仪技术参数

交流电流输出
6相电流输出时每相输出(有效值)    0~30A
输出精度   ≤0.5A   ±2mA
           >0.5A   0.2%
3相电流输出时每相输出(有效值)    0~60A
6相并联电流输出(有效值)         0~180A
相电流长时间允许工作值(有效值)   10A
相电流最大输出功率    400VA
6相并联电流最大输出时允许工作时间   10s
频率范围(基波)    0~1000Hz
谐波次数    1~20 次

直流电流输出
电流输出   0~±10A / 每相 ,0~20A / 两相叠加   输出精度   0.5级
最大输出负载电压    20V
交流电压输出
相电压输出(有效值)    0~125V    输出精度   0.2级
线电压输出(有效值)    0~216V
最大电压输出值              0~250V
相电压 / 线电压输出功    80VA / 100VA
频率范围(基波)    0~1000Hz
谐波次数    1~20次
直流电压输出
相电压输出幅值    0~±160V    输出精度   0.5级
线电压输出幅值    0~320V
相电压/ 线电压输出功率    70VA / 140VA
  开关量
10路开关量输入
空接点      1~20mA,24V
电位接点接入  “0”:0 ~ +6V; “1”:+11 V ~ +250 V
8对开关量输出          DC:220 V/0.2 A;AC:220 V/0.5 A
  时间测量范围
0.1ms ~ 9999s ,    测量精度 <0.1mS
  体积重量
480×360×200mm3 ,19kg
