接地电阻测试仪是检验测量接地电阻的常用仪表，也是电气安全检查与接地工程竣工验收不可缺少的工具。对于大型地网，“接地电阻”呈现出较明显的“复数阻抗”性质，即包含电阻分量、电抗分量，所以应当采用“接地阻抗”的概念取代“接地电阻”。在电压等级较高的电力系统中，单相接地故障电流显著增大。新版DL/T475－2006《接地装置特性参数测量导则》规定了要测量“场区地表电位梯度”，“接触电压”，“跨步电压”等项目。

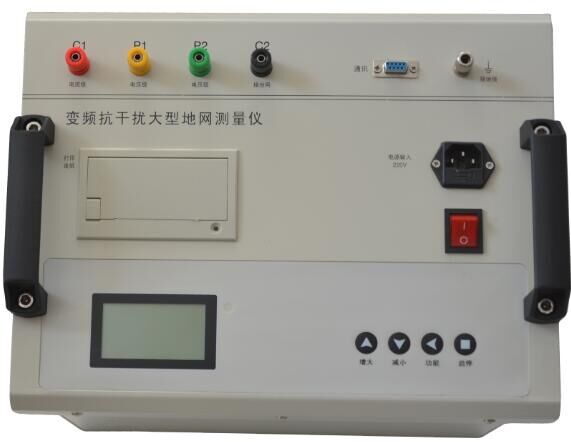

DWR-3A/DWR-5A/DWR-5S大型地网接地电阻测试仪是测量接地装置特性参数的专用仪器。是在菲柯特公司DWR-III大型地网接地电阻测试仪基础上研发的系列产品，仪器采用变频抗干扰技术，能在变电站强干扰环境下准确测量。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。适用于发电厂、变电站、配电站、建筑物等在建或运行接地系统的测试。
产品别称
大地网接地电阻测试仪、大型地网接地阻抗测试仪、大型地网接地阻抗测试系统、大型地网变频接地阻抗特性测试系统、大型接地网异频接地电阻测试仪、大型地网变频接地特性测试系统、接地电阻测试仪、接地阻抗测试仪、接地装置特性参数测量系统、接地电阻异频测试仪、地网接地电阻测量系统、变频大电流多功能接地阻抗测试系统、变频大电流多功能地网接地特性测量系统、变频大电流多功能测试仪、抗干扰异频地网接地阻抗测试仪、异频接地阻抗测试仪、异频接地电阻测试仪、超大型接地网接地阻抗测量仪、基于异频法的大型接地网接地电阻测试仪、逐点变频大型地网接地特性测量系统
产品特点
◎ 采用变频抗干扰技术，能将工频干扰抑制到万分之一以下。同时又采用5A大电流测量，这种情况下可以基本忽略干扰的存在。
◎ 全数字信号处理技术，测量数据准确、可靠、稳定。采用标准四极法测量，消除了导线引起的测量误差。
◎ 多功能测量： （1）能同时得到阻抗和电阻数据，准确分析地网综合性能；
（2）能测量接地阻抗、导通和土壤电阻率；
（3）能单独检测辅助极接地电阻，以判断辅助极接地状况。
◎ 支持跨步电压测量。
◎ 仪器采用大屏幕液晶显示，全中文菜单操作。测量过程自动化，仪器启动测量后自动加压、测量、快速降压、显示数据并自动打印。能存储100组测量数据并支持PC操作。
◎ 具有多重保护：接地保护，触电保护，误接380V保护以及声光报警。
产品参数
1. 接地电阻和阻抗测量范围：0～200Ω 分辨率：0.001Ω
2. 测量准确度： ±（读数×2%+0.005Ω）
3. 接线方式： 标准四极法
4. 试验电源： 交流0～400V / 0～5A（测量跨步电压时允许连续工作）
5. 试验频率：45Hz、55Hz 双频
6. 主要保护： 接地保护、触电保护、误接380V等保护、声光报警等功能
7. 工作电源： AC220V±10%,50Hz
8. 测量线要求： 电流线铜芯截面积≥1.5mm2 电压线铜芯截面积≥1.0mm2
9. 外形尺寸：440×350×210
10.仪器重量：5A仅15kg，3A仅6.5kg
