WHX-860A中置柜多功能无线高压核相仪

中置柜多功能无线高压核相仪 (以下简称“仪器”)用于两条高压线路并网或环网核相。该仪器可以升级远程核相的功能。仪器适合1V~220KV交流输电线路带电作业和二次侧带电作业,具有高压验电功能。
    仪器采用无线传输技术,操作安全可靠,使用方便,克服了有线核相器的诸多缺点。

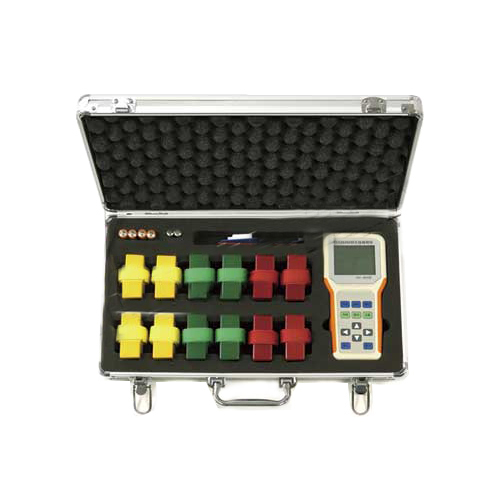

仪器由2个高压发射器X/Y、2个低压发射器X1/Y1、6个中置柜采集器X2/Y2、1个接收主机组成。发射器可以判断线路是否带电,测量线路相位和频率。2个发射器将测量的数据通过无线电发送给接收主机,接收主机依据发射器数据计算两线路相位差值,判断同异相。
产品参数
◆中置柜多功能无线高压核相仪技术参数
        1、相位差准确度:误差≤5°。
       2、频率准确度:±0.1HZ。
       3、电压测量范围为1V~220KV。
       4、发射器和接收主机的更大传输视距约100米。
       5、真人语音提示测量结果和操作步骤。
       6、320*240彩屏同时显示相位差、频率、失量图和同异相结果。
       8、无操作1小时自动关机。
       9、发射器和接收器均内置可充电锂电池,且电池可拆卸更换。
       10、主机锂电池容量约2500mAH,发射器锂电池容量约350mAH。
       11、高压测量时泄漏电流<10uA。
       12、发射器工作功耗<0.1W,接收主机工作功耗<0.3W。
       13、工作环境:-35℃--- +45℃ 湿度≤95%RH。
       14、储存环境:-40℃--- +55℃ 湿度≤95%RH。
       15、整机重量:约6KG。
       16、仪器包装尺寸:长89cm*宽26cmm*高11cm。
产品特征
中置柜中环网柜多功能无线高压核相仪注意事项
  1、现场测试时,应按电力部门高压测试安全距离标准进行操作。
  2、标准配置绝缘杆3米,对应电压等级为 ≤ 220kV。如测量线路电压高于220KV时,请使用长度大于3米的绝缘杆。
  3、核相操作时,手持位置不要超过绝缘杆手柄位置。
  4、长期不使用时请充满电后再存放。
  5、本产品不宜存放在潮湿、高温、多尘的环境中。
  6、绝缘杆首次使用前应做耐压试验,且每年进行一次耐压试验。
