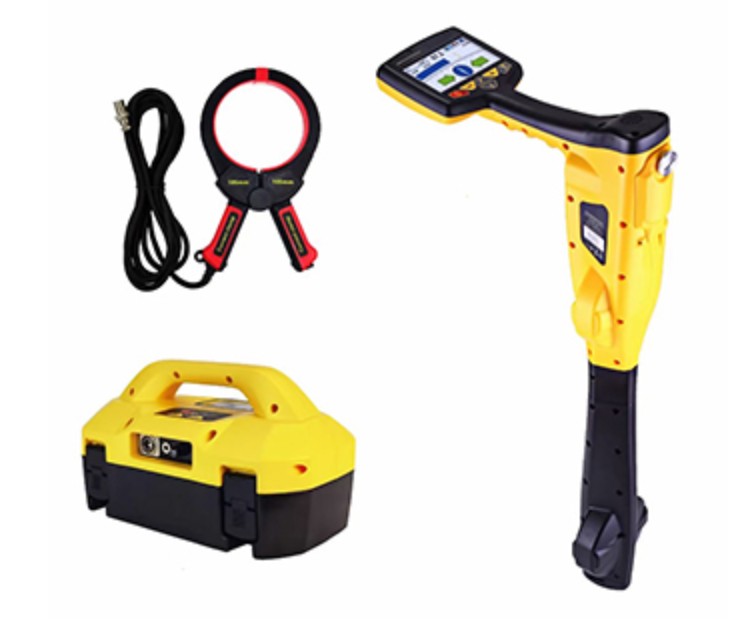

GCGX-9005管线电缆综合探测仪

管线电缆综合探测仪,是一套具有多种创新特性的高性能地下金属管线探测系统,由信号发射机和接收机组成,用于金属管线、地下电缆的路径探测、深度测量以及唯一性鉴别。
管线电缆综合探测仪,在进行路径探测时,采用独特的信号接收技术,通过新颖的软硬件数字处理,提供了多种新概念电缆探测方法,功能全、易学易用、具有更强的抗干扰能力;在进行唯一性鉴别时,能够给出明确的鉴别结果。
◆管线电缆综合探测(识别)仪产品特点
    l发射机:
    1.三种输出方式:直连输出、卡钳耦合、辐射感应。
    2.六种管线探测频率:500Hz、1kHz、8kHz、33kHz、66kHz、93kHz,其中500Hz和1kHz为复合频率,可配合接收机实现跟踪正误提示功能,还可用于管线智能鉴别。
    3.查障信号输出功能:用于管线接地故障查找。
    4.大功率输出:更大10W,四档可调。
    5.全自动阻抗匹配和保护功能。
    6.灵活的供电方式:内置大容量锂离子电池组供电、通过充电器用交流220V供电、汽车点烟器供电。
    7.欠压自动关机功能:电池欠压时,仪器自动关机,保护电池。
    8.机壳坚固便携。
    l接收机:
    1.左右方向指示(专利技术):左右箭头显示管线位置,方便直观。
    2.跟踪正误提示(专利技术):利用发射机输出的复合频率信号,可实时测量管线电流的方向,用来排除邻近及交叉管线的地线回流和感应电流干扰。当正确跟踪待测管线时,指针指向前方;当跟踪到邻管线上时,指针向后,并有问号显示,提示跟踪错误。
    3.抗干扰能力强:极窄的接收通频带,独特的数字处理方法,能充分抑制邻近运行电缆及管道的工频及谐波干扰。
    4.自动测量管线深度和电流:单键操作,直接读取管线深度和电流值。
    5.多种探测模式:除传统的音峰法(宽峰法)、音谷法外,还提供窄峰法。传统音峰法(宽峰)响应范围大,不利于精确探测;音谷法虽然精确,但无法分辨并行管线。窄峰法的响应范围较宽峰法狭窄,比较精确,又能在一定程度上分辨并行管线,是在管线复杂区查找路径的较佳方式。
    6.六种主动探测频率:500Hz、1kHz、8kHz、33kHz、66kHz、93kHz,配合发射机,适用于不同现场情况。
    7.两种被动探测频段:工频、射频,不需要发射信号,直接探测运行电缆和其它管线。
    8.历史曲线显示:屏幕显示信号幅值的历史曲线,直观判断信号变化情况。
    9.电缆唯一性鉴别:卡钳鉴别和听诊器鉴别。卡钳鉴别可精确测量电缆上电流的幅值和方向,能够明确给出鉴别结果(专利技术)。听诊器鉴别接线方便,不方便卡钳鉴别时使用,为传统的鉴别方式。
    10.接地故障查找:使用A字架定位管线的对大地绝缘破损点(如电缆护层故障、无铠装电缆接地故障、管道防腐层破损等),对发射机发出的超低频组合信号进行跨步电压测量,无需调零,直观指示故障点方向。
    11.内置大容量锂离子电池组。
    12.自动关机功能:仪器在30分钟内没有任何操作时,将自动关机,减少电池消耗;当电池欠压时,也将自动关机,保护电池。

    13.机壳坚固、质轻便携。

管线电缆综合探测(识别)仪技术参数
     l发射机:
     1. 输出方式:直连输出、卡钳耦合、辐射感应。
     2. 输出频率:
     (1)  管线探测频率:500Hz、1kHz、8kHz、33kHz、66kHz、93kHz。
     其中500Hz和1kHz为复合频率。
     (2)  查障频率:8Hz超低频复合信号。
     3. 输出功率:
     (1)  500Hz、1kHz、8kHz、33kHz,以及查障频率:
     更大10W,四档可调:2.5W、5 W、7.5 W、10 W。
     (2)   66k、93kHz:1W。
     4. 输出电压:更高200V(交流峰值),根据负载自动调整。
     5. 阻抗匹配:全自动。
     6. 过载和短路保护:全自动。
     7. 人机界面:128×64点阵液晶显示器。
     8. 内置电池:聚合物锂离子电池组,标称14.8V,7Ah。
     9. 外接电源:标称电压DC12V(汽车点烟器输出)。
     10. 充电器:输入AC100~240V,50/60Hz,输出DC16.8V,2A/3A。
     11. 体积:主机275mm×220mm×100mm
     12. 质量:主机2.4kg
     13. 使用条件:温度:-10℃-40℃,湿度5-90%RH,海拔<4500m。
     l接收机:
     1.信号输入方式:内置接收线圈、卡钳、1k听诊器、8k听诊器、查障A字架。
     2.接收频率:
     (1)管线主动探测频率:500Hz、1kHz、8kHz、33kHz、66kHz、93kHz。
     (2)管线被动探测频段:工频、射频。
     (3)卡钳智能鉴别频率:500Hz复合频率。
     (4)卡钳电流测量频率:1kHz、8kHz。
     (5)听诊器鉴别频率:1kHz、8kHz。
     (6)接地故障查找频率:8Hz复合频率。
     3.  管线探测模式:
     (1)智能宽峰法:适用于主动探测,可进行左右方向指示,频率为500Hz和1kHz时可进行跟踪正误提示。
     (2)宽峰法:适用于被动探测。
     (3)窄峰法
     (4)音谷法
     4.电缆鉴别模式:
     (1)卡钳智能鉴别
     (2)卡钳电流测量
     (3)听诊器鉴别
     5. 人机界面:320×240点阵液晶显示器,可进行信号幅值显示、左右方向指示、路径跟踪正误提示、信号强度历史曲线、深度和电流值显示、鉴别结果显示等。
     6.内置电池:聚合物锂离子电池组,标称7.4V,7Ah。
     7.电器:输入AC100~240V,50/60Hz,输出DC8.4V,2A/3A。
     8.  体积:主机700mm×270mm×120mm
     9.  质量:主机3.5kg
     10. 使用条件:温度:-10℃-40℃,湿度5-90%RH,海拔<4500m。
