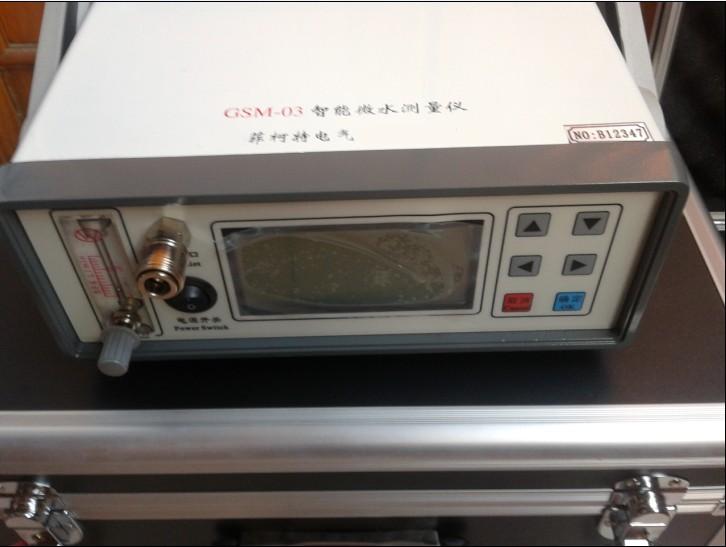

GSM-03型智能微水测量仪

扬州市菲柯特电气有限公司自主研发生产的GSM-03型智能微水仪产品,欢迎您来电咨询该产品的详细信息!GSM-03型智能微水仪的种类有很多,不同的应用也会有细微的差别,本公司为您提供全方位的解决方案。

产品别称:智能微水测量仪、微水测量仪、微质量测量仪、微水仪、精密露点仪,气体湿度测定仪

一、  技术特点及参数

1、技术特点

¨  便携式设计:仪器更轻,携带、使用方便。

¨  快速测量:开机后无须预加热,快速达到露点饱和状态。

¨  快速省气:测定时耗气仅2L(101.2kPa)左右。

¨  自锁接头:采用德国原装进口自锁接头,安全可靠,无漏气。

¨  数据存储:采用大容量设计,最多可存储50组测试数据。

¨  显示清晰:液晶屏直接显示露点、微水(ppm)、环境温度、环境湿度、时间及日期、电池电量等内容。

¨  内置电源:内置4Ah可充锂电池,一次充足可连续工作10小时。

2、技术参数

露点

测量范围

-60℃~+20 ℃(20—23000PPM)

测量精度

±2℃(-60℃~+2 0

响应时间

(+20℃)

63%需45秒,90%需90秒(-55℃~+20℃)

环境温度

  -40℃~+60℃

环境湿度

  0~100% RH

电源

  AC 220V

  内置充电电池

电池性能

  充电时间20个小时以上,可使用10小时

重量

3公斤

尺寸

250×100×300mm 3

工作温度

-40℃~+80℃

二、  仪器面板说明

1、前面板



注:同时按下两侧的支架调解按钮,可以调节支架的角度。

2、后面板



3、液晶屏



三、  测量方法

1、连接SF6设备

将测量管道上螺纹端与开关接头连接好,用扳手拧紧,关闭测量管道上另一端的针型阀;

再把测试管道上的快速接头一端插入露点仪上的采样口;

将排气管道连接到出气口。

最后将开关接头与SF6电气设备测量接口连接好,用扳手拧紧;

2、检查电量

本仪器推荐优先使用交流电。

使用直流电时,请查看右上角显示的电池电量,如果电量低于约20%,请关机充电后继续使用。

3、开始测量

首先全部打开面板上的流量阀,然后用仪测量管道上的针型阀调节流量,把流量调节到0.6L/M左右,开始测量SF6露点。

第一设备测量时间需要6分钟左右,其后每台设备需要2-3分钟。

4、存储数据

设备测量完成后,可以将数据保存在仪器中,按“确定”键调出操作菜单,具体操作方式见下节内容。

5、测量其他设备

一台设备测量后,关闭测量管道上的针型阀和露点仪上的调节阀。将转接头从SF6电气设备上取下。如果需要继续测量其他设备,请不要关闭仪器电源,按照上面步骤继续测量下一台设备。

6、测量结束

所有设备测量结束后,关闭露点仪电源。

四、  菜单操作

在测量状态,通过确定键可以进入功能菜单,如图1。



1、保存数据

在测量状态,通过按“确定”键可以进入功能菜单,按“上”、“下”键选择“保存记录”菜单,按“确定”键,进入保存数据页面,保存数据时,可以根据设备进行编号。

设备编号最多为六位,可以通过“上”、“下”键增加数值大小,“左”、“右”键调整数据位数。

输入编号后,按“确定”键,完成保存数据。按“返回”键可以返回上一页,此时不保存数据。

2、查看记录

在测量状态,通过按“确定”键可以进入功能菜单,按“上”、“下”键选择“查看记录”菜单,按“确定”键,进入查看记录页面。

显示时从最后一个被保存的数据开始。 可以按“上”、“下”键翻看数据。

3、删除记录

在测量状态,通过按“确定”键可以进入功能菜单,按“上”、“下”键选择“删除记录”菜单,按“确定”键,可删除所有数据。

4、修改时间

在测量状态,通过按“确定”键可以进入功能菜单,按“上”、“下”键选择修改时间,按“确定”键,进入修改时间页面。

通过“上”、“下”键可以增加时间数值,“左”、“右”键可以减小时间数值。

输入小时、分钟、秒后,按“确定”键可以转到下一个修改域内。

五、  注意事项

仪器应放置在安全位置,防止摔坏。避免剧烈震动。

勿测有腐蚀性的气体。

调节气体流量时,流量阀应缓慢打开,使流量指示在0 . 5升/分钟左右。

仪器使用前,应及时充电。充电时只需将电源线接入220V插座,无需打开电源开关,仪器将自动充电,充电时间一般需要20个小时以上
