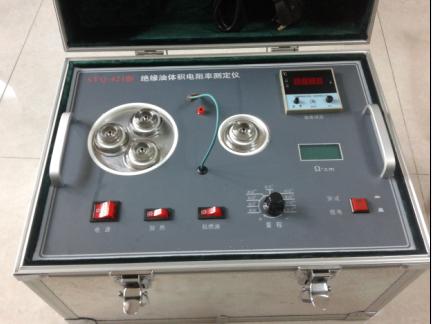

SYQ-421绝缘油体积电阻率测定仪

产品别称:体积电阻率测定仪,绝缘油体积电阻率测定仪,绝缘油体积电阻率测试仪， 抗燃油体积电阻率测定仪，变压器油体积电阻率测试仪
一、概述：
SYQ-421型绝缘油体积电阻率测定仪是我公司在WDL-18体积电阻率测定仪基础上改进的最新产品，以DL421-91《绝缘油体积电阻率测定法》的电力行业标准为依据，根据有源电桥的原理研制成功的一种新型电阻率测定专用仪器。具有结构简单、线性度好、灵敏度高、测试结果稳定、操作安全等优点，其性能远高于通常的电压电流法。
仪器由参数测量系统，油杯加热控温系统两部分组成，测试范围
 10 8  ～19.99×10 13  Ω•cm，具有自动计时、液晶显示等功能。
该仪器除测量绝缘油体积电阻率外，还可以用于测量变压器油、润滑油等的电阻率。是电力、石油、科研、工厂等对电阻率进行测试的理想设备。
二、技术指标：
   ㈠、使用条件：
     1、环境温度： 0～40℃
     2、相对湿度：≤85%
     3、供电电压： 220V  AC±10%   50Hz±1Hz
   ㈡、测量指标：
     1、测试电压：500V ．DC
     2、测试范围：10 8  ～19.99×10 13  Ω•cm
     3、重 复 性：＞1012 Ω•cm ≯25%
                  ＜1012 Ω•cm ≯15%
     4、控温加热范围： 300W
     5、控温范围： 30～100℃
     6、控温精度： ±0.5℃
     7、测量误差：≤±10%
     8、测试电极杯：  3杯不制冷   4杯带制冷
三、绝缘油电阻率测定操作方法：
1、向清洗烘干的油杯中注入试样油，至杯内刻度线，放入内电极，用内电极轻轻搅动，将油杯放入90℃恒温浴中。
2、准备工作完成后,插好电源，打开电源开关。
3、将控温表调至90度。
4、将量程至于1012
5、设定温度后，打开加热开关，仪器开始加热，待温度升到90度稳定后，方可测试，此时将高压引线取出，插入试验杯中间孔中。然后，按下测试放电开关，当仪器发出报警声后，按下测试放电开关，记录显示屏显示的数值。每个杯做三次，每次间隔五分钟，然后取其平均值即可。
四、抗燃油电阻率测定操作方法：
1、向清洗烘干的油杯中注入试样油，至杯内刻度线，放入内电极，用内电极轻轻搅动，将油杯放入20℃恒温浴中。
2、准备工作完成后，插好电源，打开电源开关。
3、将控温表调至20度。
4、将量程至于109
5、设定温度后，打开加热开关，仪器开始加热，待温度升到20度稳定后，方可测试，此时将高压引线取出，插入试验杯中间孔中。然后，按下测试放电开关，当仪器发出报警声后，按下测试放电开关，记录显示屏显示的数值。每个杯做三次，每次间隔五分钟，然后取其平均值即可。
