9)请使用电工专用绝缘手套进行接线操作，防止感应电危及人身安全。

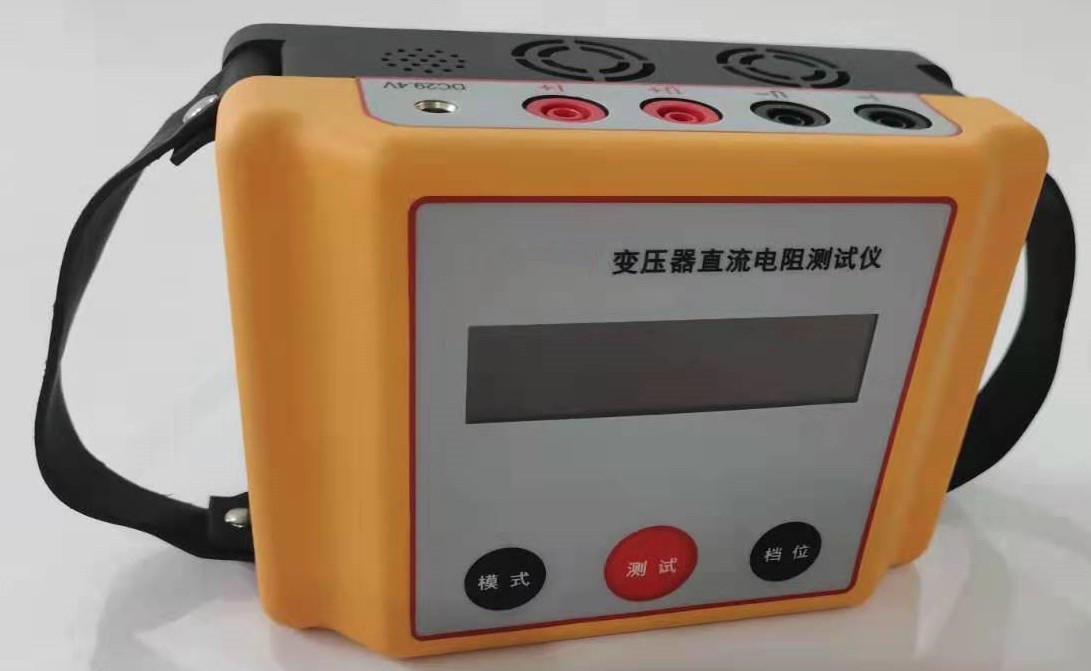

变压器直流电阻测试仪技术参数：
|
性能指标 |
|
|
测量范围 |
0-0.2Ω（20A）；0-1Ω（10A）；0-2Ω（5A）； 0-10Ω（2A）；0-20Ω（1A）；20-10kΩ（10mA、100mA）；AUTO； |
|
测试精度 |
+（示值*0.2%+1uΩ） |
|
最小分辨率 |
0.1μΩ |
|
测试时间 |
15min（Max） |
|
测量次数 |
≥50次（1Ω负载10A放电模式、5min持续时间算起） |
|
存储深度 |
100次历史数据 |
|
仪器参数 |
|
|
额定功率 |
最大100W |
|
输出电压 |
29V(Max，当电流小于1A时) |
|
输出电流 |
DC 10mA/100mA/1A/2A/5A/10A/20A 可调 |
|
电池容量 |
2.5Ah |
|
显示方式 |
OLED液晶屏 |
|
保护功能 |
过流及短路保护：33A门限，2ms快速切断 |
|
过热保护：电池过热及功率器件保护，门限：70℃ |
|
|
电池过放保护：电池低于22V将进入电池保护模式 |
|
|
附加功能 |
一键开关机及测量 |
|
自动量程（档位）转换：支持自动确定合适量程（档位） |
|
|
连续测量：可对多档位的变压器，不停机直接多次测量 |
|
|
能量回收：测试完毕后将变压器绕组中剩余能量回收至电池（绿色环保） |
|
|
大电流输出：支持20A大电流 |
|
|
蓝牙数据传输：支持BLE4.0协议蓝牙传输，适配小程序等 |
|
|
语音播报功能：测试数据自动语音播报 |
|
|
外形尺寸 |
155*110*H70mm |
|
重量 |
1kg |
|
充电器参数 |
|
|
输入电压 |
AC 110V~240V |
|
输出规格 |
29.4V/1A |
|
LED标识 |
LED红色正在充电，蓝色充电完成 |
|
保护功能 |
短路/过流/过压/过热/反接保护 |
|
附件 |
|
|
电流测试线 |
红黑各1根，导线截面积4mm2 |
|
电压测试线 |
红黑各1根，导线截面积2.5mm2 |
|
充电器 |
专用充电器1台 |
|
标准电阻 |
2.5mΩ标准测试电阻1只 |
|
机箱尺寸参数 |
|
|
主机机箱 |
430mm*340mm*190mm（长*宽*高） |
