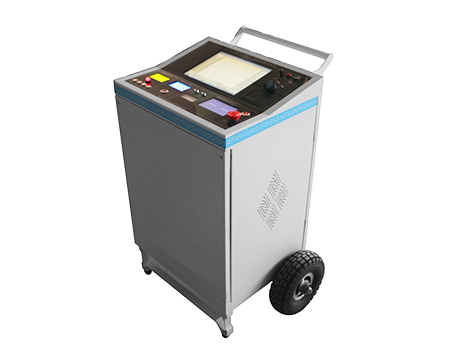

推车式电缆故障测试仪是我公司长期致力于电力电缆故障测试领域，为了迎合电力行业的快速发展，结合多方面的经验、潜心研究，将传统、独立的电缆故障测试仪、一体化高频高压电源、多次脉冲产生器、路径发射机、绝缘电阻测试仪等独立单元高度集成于一体的电缆故障测试系统。该系统用于电力电缆各类故障的初步判断、测试和路径寻测，测试软件能够自动识别卡位读取故障距离，真正使得电缆故障的测试拥有轻便、简单、高效、安全等的优点。为电力电缆故障的快速测试提供便利。 推车式电缆故障测试仪优势： 1.该系统采用一体化设计，移动方便灵活。 2.适用于380V-220kV电缆的各类主绝缘故障和外护套故障的测试。 3.高度集成故障测试、高压电源、绝缘电阻测试、电缆路径测试等功能。 4.故障测试单元采用工控嵌入式计算机平台、Windows7操作系统。 5.高频高压电源单元采用触摸屏控制系统，体现人机交互，操作便捷、显示简约直观。 6.绝缘电阻测试单元为数字式，液晶显示屏可显示仪器工作状态和测试结果。 7.电缆路径测试单元液晶显示屏可显示发射机、接受信号频率和信号强度。 8.该系统配备25m测试线，方便远、近距离和复杂环境的电缆故障测试。 推车式电缆故障测试仪功能特点 故障测试单元 1.采用工控嵌入式计算机平台，Windows7操作系统，集成化软件测试，并配有电缆故障测试软件和电缆资料管理学习软件。 2.采用12.1in触摸屏系统，触摸笔、触控鼠标均可操作，高亮屏显示，适应户外阳光下使用，锂电池供电、方便现场测试。 3.采用USB通信技术，信号稳定，主机可自动选择最低3.25MHz、最高达250MHz八种采样频率，自适应脉宽，能满足不同长度电缆的测试需求，减少了粗测量误差，提高了测试精度。 4.软件实现低压脉冲、多次脉冲法全自动识别搜索，波形故障拐点自动卡位，故障距离仪器自动读取并显示，同屏三区可显示波形，同屏随机显示十个低压脉冲波形供选择，同时实现自动和人为处理两种模式，使得对波形实现双重卡位操作，双游标移动可精确到0.15米，提高粗测量精度，减少波形误差。 5.独特的多次脉冲法产生器设计，现场无须倒线即可完成三种方法测试,且一次放电，可得十次低压短路脉冲波形，大大降低了大振荡的干扰，多次脉冲产生器体积小，真正实现全套设备轻便化。 6.主机支持主机自带WIFI接收功能，专用软件可随时实现专家远程现场实时测试技术服务，专家远程操控用户主机，业务技术可配备Android测试软件，给用户现场测试提供随时随地及时、准确波形分析和交流指导，使您无忧工作。 高频高压电源单元 1.一体化设计，内置式电容。 2.触摸屏人机交互，设置操作简单、仪器状态显示直观方便。 3.具有电压调节、自动稳压和自动保护功能。 4.输出高压具有单次脉冲和连续脉冲功能，分别配合故障测试仪和定点仪查找故障点。 5.输出高压具有直流输出，可以外接球隙进行工作，应用多元化。 6.软件控制真空冲击打火放电，自适应放电及脉冲周期。 7.具有应急停止键、自动放电功能，急停或停机自动降压放电，安全可靠。 8.连续工作时间不少于6小时，满足电缆故障测试的最长工作时间。 路径测试单元 1.发射机高度集成于该系统内部。 2.接收机体积小、重量轻，方便携带和路径寻测。 3.根据接收机扬声器声音和显示信号强度条的大小判断电缆路径。 绝缘电阻测试单元 1.该单元为数字式，液晶显示屏可显示仪器工作状态和测试结果。 2.仪器具有开机自检功能及自动校准功能。 3.仪器采样全中文显示，可自动完成吸收比、极化指数、绝缘电阻的测量。 4.采用数字滤波技术，抗干扰能力强。 5.采用2600mAh大容量可充电锂电池组。 6.具有过载、自动放电、短路保护等功能。
推车式电缆故障测试仪技术参数 ◆重量：50Kg ◆输入电源：AC220V、50Hz ◆充电适配器：DC12V、DC16.8V 故障测试单元： ◆可测试各种35kV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。 ◆可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障 ◆可测量长度已知的任何电缆中电波传播的速度。 ◆显示方式：12.1英寸工业级液晶触摸屏（Windows7操作系统）。 ◆测试方法：低压脉冲法、冲闪电流法、多次脉冲法 ◆存储空间：固定8G ◆测试距离：不小于60km ◆操作方式：双操作：触摸笔和触控鼠标 ◆最短测试距离（盲区）：0-5米或无盲区 ◆精确定点误差：±0.2m ◆测试误差：系统误差小于±1% ◆多次脉冲产生器：冲击电压≤40kV ◆待机时间：可连续使用6小时左右。 ◆温度：-20℃～+40℃ ◆相对湿度：≤80% ◆分辨率：V/fm；V为传波速度：m/μs；软件游标0.10米。 ◆仪器采样频率：3.125MHz 、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200MHz、250MHz。 ◆脉冲宽度：50ns、80ns、100ns、200 ns、1μs、2μs、5μs、10μs（软件自动匹配）。 ◆服务方式及技术： ◆a、4G无线远程同步测控服务； ◆b、波形邮件传输，安卓版手机测试软件实时服务； ◆c、配备电缆故障测试教学视频随时学习设备使用方法。 高频高压电源单元： 该单元主要用于35kV及以下电力电缆故障测试中高阻故障波形采样冲击放电和故障点精确定点时冲击放电，也可用于电力电缆高阻故障的烧穿和超高压110kV以上电缆外护套精确定点使用，烧穿能力可在短时间内烧穿击穿点，降低击穿点电阻。 ◆输出方式：脉冲输出、直流输出 ◆输出电压：负高压，0～35kV连续可调 ◆工作电流：≤40mA ◆工作模式：单次脉冲、连续脉冲、直流输出 ◆内置电容：4uF/35kv ◆放电能量：≤2450J ◆脉冲周期：3s～8s自适应 ◆自动放电：停机自动放电 ◆工作电源：工频220V±10% ◆显示屏幕：800×480分辨率触摸显示屏 ◆工作环境：温度：-10℃～40℃；湿度：≤80% ◆海拔高度：≤1000米 路径测试单元： ◆信号频率：9.6KHz正弦波 ◆探测距离：<15km ◆探测深度：≤3m ◆路径误差：<5cm 发射机： ◆输出信号频率：9.6kHz ◆输出功率：2W 接收机： ◆输入信号频率：9.6kHz ◆探测路径误差：2cm ◆探测埋深误差：5cm ◆电池：9V电池，可连续工作8小时 绝缘电阻测试单元 ◆输出电压：500V、1000V、2500V、5000V。 ◆具有吸收比、极化指数、快速测试和绝缘测试自动测试功能。 ◆具有自动放点功能，且放电速度块。 ◆具有短路、过载、过流电池欠压等保护功能。 ◆待机时间达10分钟自动关机。 ◆工作环境：温度：-10℃－40℃；相对湿度：20%-90%RH 海拔：<3000m ◆储存环境：温度：-10℃－50℃；相对湿度：<90%RH ◆电源：适配器输入：AC220V、50Hz，输出：DC16.8V。 超静音智能定点仪部分 ◆传感器动态量程：声音通道>104dB ，磁场通道>110 dB传感器频率范围：100 Hz---1500 Hz ◆冲击放电声音放大倍数 >90dB，冲击放电音量上限84dB(A)可以开启或关闭 ◆波设置：无滤波 100 Hz---1500 Hz ◆低通滤波：100Hz---400 Hz 带通滤波：150Hz---600 Hz 高通滤波：200Hz---1500 Hz ◆液晶显示器：高亮真彩屏，像素320 x 240 适应户外。 ◆现场连续工作时间：碱性可更换电池电池，方便现场使用 推车式电缆故障测试仪产品配置 ◆推车式电缆故障测试仪 1台 ◆电缆路径信号接收机 1台 ◆电缆路径信号接收机手把 1根 ◆路径信号接收天线 1根 ◆2芯航插连接线 1根 ◆25m测试线 1根 ◆DC12V电源适配器 1只 ◆DC16.8V电源适配器 1只 ◆红黑夹子测试线 2根 ◆接地线 1根 ◆说明书 1份 |
