一、产品优点
|
1、使用该产品时可直接在地面进行操作,可进行3~8m的高空测试作业,实用性强,使用方便。
|
2、该产品采用机械传动的原理,比以前用钢丝绳牵拉的方式更安全可靠,操作更简便,省时省力。不会因钢丝绳的老花而发生卡住、拉不动及断裂等影响现场操作的现象。
|
3、测试钳口采用多层铜皮焊接而成,较宽厚的钳口设计使其在短时间内通过的电流大,具有接触良好,过载能力强等优点。
|
4、现在的绝缘操作杆已采用插接式螺栓连接而成,为防止铝合金接头间咬死,采用加不锈钢套的形式使连接更为可靠和安全,连接起来后的整根操作杆配合很好,间隙更小,测试时晃动也不大,使操作更为安全。
|
|
5、该产品可用于500KV下的高压场所进行测试,测试高度从3m~8m不等,可由绝缘操作杆任意加装插接而成。该绝缘操作杆的耐压测试已通过上海电缆所高压500KV/AC的测试,并已拿到了检定报告。
|
二、使用方法:
该产品由测试钳手把(头部短的一节)和延长的伸缩杆二部分组成。将测试钳手把与伸缩杆通过螺纹相连接拧紧使之成一体化,根据杆上的提示方法连接好每根操作杆。操作工在地面直接进行操作,举起已安装好的高空测试钳(包括连接好测试线等)(米数可任定)。上钳口钩住被测物,将操作杆用力往下一拉,即可自动锁紧钳口,夹持住被测物了。反之轻轻一推,即可松开。本工具使用方便,测试精确。
|

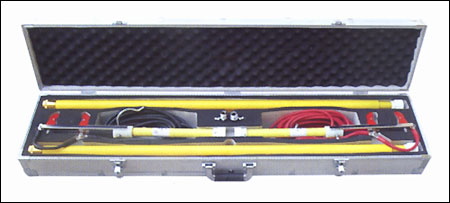

三、高空测试钳配置明细
|
序号
|
名称
|
长度尺寸(米)
|
电源(A)
|
耐压(KV)
|
材料
|
备注
|
1
|
测试钳钳夹头部
|
0.5
|
100A以上
|
|
不锈钢外壳铜钳口
|
钳夹开口80mm
|
2
|
插接式操作杆
|
4米3节
|
|
500
|
环氧绝缘棒
|
第一节接钳头 第二节和最后一节均定向始终不变,其余各节均可互换,任意插接,高度按用户要求选择。
|
3
|
插接式操作杆
|
5米4节
|
|
500
|
环氧绝缘棒
|
4
|
接式操作杆
|
6米5节
|
|
500
|
环氧绝缘棒
|
5
|
插接式操作杆
|
8米6节
|
|
500
|
环氧绝缘棒
|
6
|
电流线
|
10mm2*10m A/φ6厚线鼻*2(接测试钳端)
B/φ10厚线鼻*2(接仪器端)
同色平行线,红、黑各1付/套
|
连接线一般按用户要求配置,也可不配。
|
7
|
电压线
|
1.6mm2*10m A/φ6厚线鼻*2(接测试钳端)
B/φ8厚线鼻*2(接仪器端)
同色平行线,红、黑各1付/套
|
8
|
短接线
|
短接线:10mm2*0.3m A/Bφ6厚线鼻 红黑各一根
|
7
|
铝合金箱
|
6m单把装箱尺寸:1420*260*140mm
6m2 把装箱尺寸:1420*290*150mm
6m3 把装箱尺寸:1420*345*180mm
8m2 把装箱尺寸:1420*330*160mm
|
|
|
