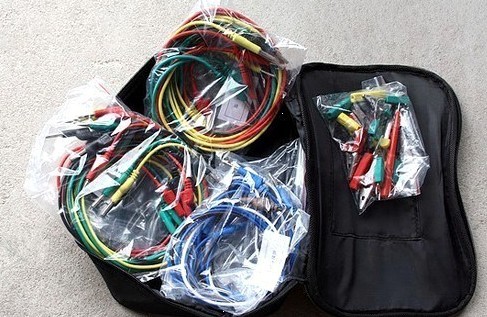

XYD系列电力测试导线包



扬州市菲柯特电气有限公司自主研发生产XYD系列电力测试导线包产品,欢迎您来电咨询该产品的详细信息!XYD系列电力测试导线包的种类有很多,不同的应用也会有细微的差别,本公司为您提供全方位的解决方案。

产品别称:电力专用测试导线包,电力测试导线包,电力测试线包,测试导线包,
功能

DCC,CSX,XYD系列电力测试导线包是继电保护、电气试验专用的一系列测试导线,它适用于现场、试验室及其它试验场所。本测试线具有连接方便(只需插拔连接),接触电阻小,导线柔软、绝缘性能好等特点。采用本系列测试线,大大提高试验效率,尤其方便现场试验。
主要技术指标
1、导线耐压:<2KV
2、-25°C~85°C保持柔软韧性
3、常通电流10-15A
4、接触电阻<1.5MΩ
5、插拔寿命:5万次以上
6、附大电流插拔接插件(专用插片)
7、整套导线备有:
a 电流线 b 电压线 c 普通连接线(三种规格专用线)
d 4、6、8mm连接片
e 5mm、10mm专用夹
f 过渡接柱
g 测试笔(表笔)。测试导线(附件)
8、
环境温度:-25°C~85°C 相对湿度:98%(40°C)


专用测试器材


电力测试线是继电保护,电气试验专用的系列测导线。
1.导线耐压:<2KV
2.-2.5℃ -8.5℃保持柔软件韧性
3.常能电流10-15A
5.插拔寿命:5万次以上
6.附大电流插拔接插件(专用插件)
7.整套导线备用:
(1)电流线:(2)电压线 (3)普通连接线(三种规格专用线):(4)4、6、8mm连接片
(5)5mm、10mm专用夹;(6)过渡接柱: (7)测试笔(表笔)。测试导线(附件)


名称
规格
色别及数量
总数
备注
电流型
2.1
红、黄、绿、黑四色各2支
8
两端为插拨件
电压型
1.6
红、黄、绿、黑四色各4支
8
两端为插拨件
普通型连线
1.6
兰色3支、白色1支、棕色1支
5
两端为插拨件
专用夹
(鳄咀钳)
5mm(开口)
红、黄、绿、黑四色各2支
4
连接附件
10mm(开口)
红、黄、绿、黑四色各2支
4
连接附件
20mm(开口)
红、黄、绿、黑四色各2支
4
连接附件
插片(叉气)
4mm(内宽)
红、黄、绿、黑四色各2支
4
连接附件
6mm(内宽)
红、黄、绿、黑四色各2支
4
连接附件
8mm(内宽)
红、黄、绿、黑四色各2支
4
连接附件
针形插头
2mm
红、黄、绿、黑四色各2支
4
连接附件
过渡接柱
7.8mm
红、黄、绿、黑四色各2支
4
连接附件
测试笔(表笔)
7.8mm
红、黄、绿、黑四色各2支
2
活动(拔件)
年津箱包
29019065
黑色1支
1
包装


插片(叉气)3.2mm(内宽)
电流15A 4mm 6mm
耐压3KV 8mm 9mm 10mm

钩式插片 电流20A
5mm(开口) 耐压3KV
6mm(开口) 电流40A
8mm(开口)

钩式插头
418mm 620mm(可膨胀)
825mm 电流: 25A 50A 100A
耐压:3v
全封闭海豚夹
30mm(开口) 耐压3KV


专用夹(鳄咀钳)
5mm(开口) 耐压3KV
8mm(开口) 20mm(开口)
10mm(开口) 30mm(开口)


护套夹气5mm(开口)
10mm(开口)


表笔线
高压探笔
电压20KV交流
高压探笔连硅胶线
大电流棒形
¢6x22mm
电流:80-100A
电压:1KV
平口夹气
开口30mm 长度100
电流:30A
电压:1KV
带插孔式10mm夹气
电流:30A
电压:1KV
300A接地钳
开口50mm
长度170mm
电流300A
1型测试钳
长度140mm
电流50A
2型测试钳
长度193mm
电流100A
500A-600A拉地钳
开口40mmm
长度260mm
电流500A

4型测试钳
开口40mm
长度220mm
电流200A
大电流测试系列20
冷压式测试统
电力测试导线(钳)
1型测试钳
连接5万伏高压线(直流)
接地线系列(1.2)
耐高压硅橡胶线
高空测试钳
30米-500米放线盘系列
串连线(插拔线 三四头)电流30A 电压1KV
导线特殊系列
