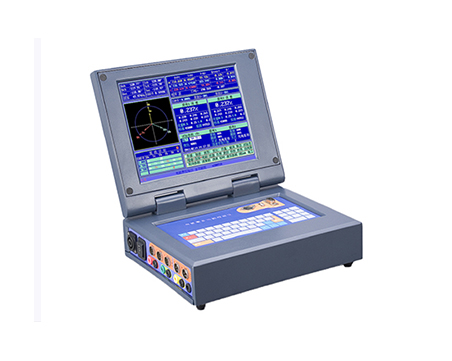

GCDX-3Y多功能三相电能表现场校验仪

多功能三相电能表现场校验仪产品特点

    •该仪器采用了10.4寸工业级TFT大彩屏,显示清晰、美观、信息量大、内容丰富。仪器的每一个功能都是一屏显示,不用翻屏就能看见每一个功能的全部参数。让用户使用时一目了然。
    •同时测量有功电能误差、无功电能误差、电压、电流、有功功率、无功功率、相位、频率、功率因数、并显示矢量图、查线结果。
    •仪器内无可调电阻,所有误差全部采用软件修正。
    •中文输入,输入键盘采用电脑键盘排列方式排列。
    •带5A、100A、500A、1000A钳表,直接测量低压电流互感器的变比。可方便找出CT二次回路中的断路、接触不良、CT内部的匝间短路以及CT铭牌变比是否与CT实际变比相符等故障。
    •实时测量A、B、C三相电压、电流的2-21次谐波,及时了解电网的供电质量。
    •测量A、B、C三相电压、电流的波形。
    •宽电源55V-260V工作,在电压高于260V时,自动保护。
    •宽量程0.2A-5A,过载一倍,所有测量点保证0.1%和0.05%的准确度,保证CT二次额定电流为1A时的测量指标。
    •所有现场需要输入的参数和下装的数据均可由用户自由定义。可下装5000个用户的数据。
    •具有USB接口,连接优盘,形成超大型空间,方便数据拷贝。
    •测量无盲区,测量国内外所有种类的电能表。

◆多功能三相电能表现场校验仪产品特点
    •32位高速数字信号处理器
    •国内第一个采用TI的32位高速150MHz DSP,及AD公司的高性能12通道16位AD,开发成功多功能宽量程的数字乘法器,采用浮点运算,保证计算准确度。
    •同时测量有功、无功或两个电能表的误差
    •比传统的校验方式提高一倍以上的工作效率。
    •接线仿真功能
    •仪器在不接入电压、电流信号的情况下,在办公室就可模拟现场的各种接线,得出相应的接线结果。此功能,可作为培训查线的工具使用,提高现场工作人员的查线技能。
    •不平衡测量
    •可测量电压质量,三相三线、三相四线电流不平衡。
    •快速简洁查出隐蔽性的故障、偷电、漏电等异常情况。
    •5A钳误差自检
    •仪器内可产生5A、0.5A的电流信号加到5A钳上,以测量钳表的误差。
    •解决了5A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况,提醒工作人员清洁钳口。
    •自动录入电能表号码
    •支持条形码扫描枪,自动录入电能表编码。
    •红外读取头,自动读取多功能电能表数据
    •利用485或红外光电头,读取多功能电能表尖、峰、平、谷、总的有功无功底数。支持国标DL645、兰吉尔IEC1107规约。
    •PT、CT二次负荷在线测试
    •非常高的稳定性 参见附件五
    •仪器内带512M电子盘

    •在高供高计时,空载也可识别接线。更小2mA启动电流。

多功能三相电能表现场校验仪技术参数


电压量程

30V480V

5A

有功电能、功率

±0.05% ±0.1%

电压误差

±0.05% ±0.1%

无功电能、功率

±0.2%

电流量程

(过载一倍)

端子

0.2-5A宽量程

(保证指标)



±0.05% ±0.1%

5A



有功电能、功率

±0.1% ±0.2%

钳表

5A100A

500A1000A

无功电能、功率

±0.2%



±0.1% ±0.2%

输入频率范围

45-55Hz

自检电流

5A 0.5A

频率测量误差

±0.01Hz

自检误差

±0.%

相位测量范围

-180°~ +180°

大电流

有功电能、功率

±0.2% ±0.5%

更大相位误差

±0.05°±0.1°

无功电能、功率

±0.2% ±0.5%

谐波测量

±0.05%



±0.2% ±0.5%

谐波测量范围

2-21



变比测量

±0.2% ±0.5%

脉冲常数

低频

5A

3600P/kWh

电压影响

±0.01%

其它

3600*(5/Ie)P/kWh

频率影响

±0.01%

5A

3.6x107  P/kWh

温度影响

±0.005%/

其它

3.6x107  *(5/Ie)

P/kWh

24小时变差

±0.01%

谐波影响

±0.01%



注:Ie--额定电流

开机稳定时间

<3分钟

工作电源

AC 55V - 260V

环 境 温 度

-25- +45



<  17W

相 对 湿 度

40%-95%

外形尺寸

330mm*280mm*75mm



< 3kg
